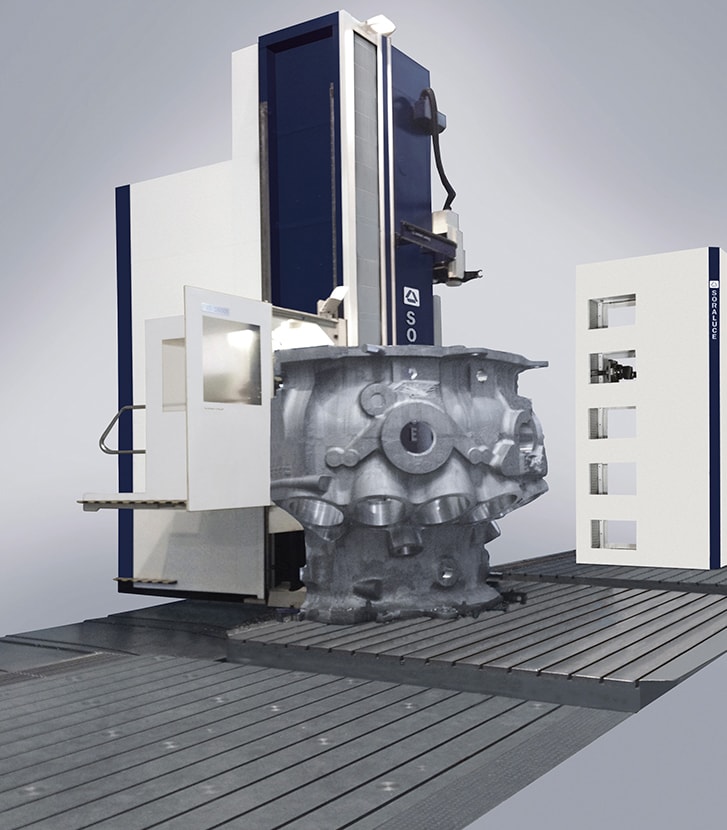

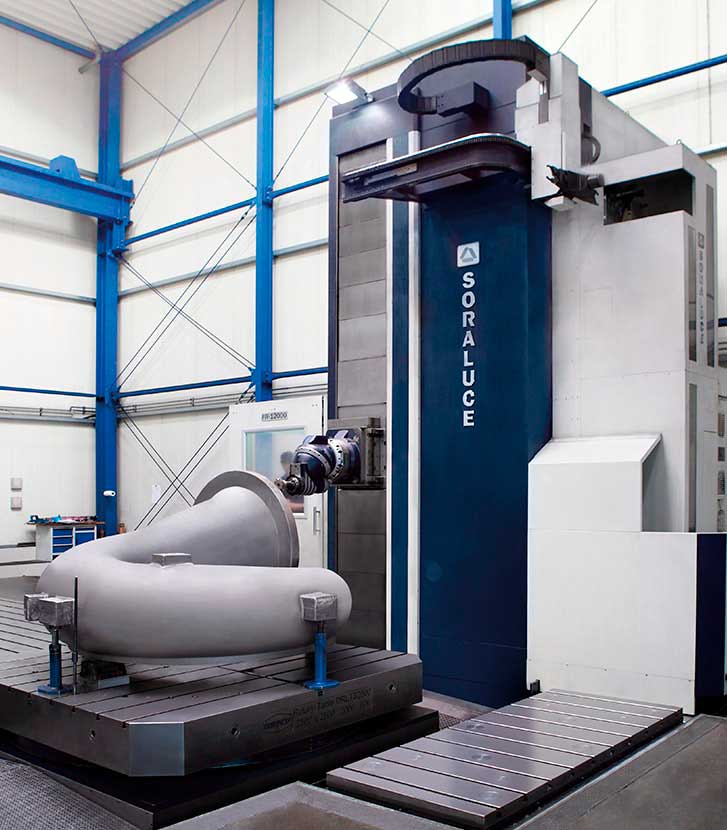

SORALUCE FXR Fraiseuses aléseuses à colonne mobile

Technologie de pointe dans les grandes machines

  • Technologie avancée SORALUCE visant à maximiser la productivité, la précision et la personnalisation : Système DAS+, Système de fourreau modulaire, Système d’équilibrage de bélier, Accura Heads, SSV et contrôle adaptatif
  • Machine multifonctions : des solutions de fraisage et de tournage en un seul emballage
  • Solutions automatisées : systèmes intégrés de chargement et de déchargement de pièces palettisées et solutions robotisées
  • Technologie des têtes SORALUCE : une large gamme de têtes et tiges SORALUCE très fiables
  • Système de changement automatique des têtes, tiges et outils
  • SORALUCE Digital, Data System : progiciel de surveillance complet avec des informations continues sur l’état de la machine et le processus d’usinage pour garantir des performances maximales.
  • Productivité et précision dans l’usinage de pièces appartenant aux secteurs de l’énergie, du naval, des mines et des biens d’équipement.
  • Architecture flexible de la machine qui permet différentes configurations, favorisant l’utilisation de différents postes de travail et l’usinage pendulaire.
  • Conçue sous le concept de machine totale : toutes les interactions de l’opérateur avec les différents éléments sont analysées pour obtenir des niveaux optimaux de confort, de sécurité et d’ergonomie pendant le processus de chargement/déchargement de la pièce, d’usinage et de maintenance.
  • Récompensé par le Red Dot 2016

Caractéristiques



FXR 6000

FXR 8000

FXR 10000

FXR 12000

FXR n X 2000

Course longitudinale, axe « X »*

mm

6000

8000

10000

12000

n x 2000

Course verticale, axe « Y »

mm

5000 / 6000 / 7000 / 8000

Course transversale, axe « Z »

mm

1600 / 1900

Puissance de la tête

kW

46 / 70

Type de cône



ISO-50 / HSK-100

Plage de vitesses

min-1

4000 ÷ 7000

Avance rapide

mm/min

20000

Système CNC**



HEIDENHAIN TNC 640 / SIEMENS 840 D SL

Réfrigération



Refroidissement par anneau extérieur / Refroidissement intérieur jusqu’à 70 bar

Magasin d’outils

Nombre d’outils

66 / 80 / 100 / 120 / 150

Poids de la machine

Kg

78000

85200

92400

99600

72000 + n x 3600



Caractéristiques



Machine à tige modulaire FR-W

Diamètre de la tige

mm

130

150

180

Course transversale, axe « W »

mm

700

1000

1000

Course transversale, axe « Z »

mm

1600 / 1900

1900

1900

Puissance de la tête

mm

53

53 / 74 / 82

53 / 74 / 101

Plage de vitesses

mm

2500 / 3000

2500 / 3000

2500

Autres spécifications sur demande | ** Autres systèmes CNC sur demande

Personnalisation

Sélectionner tête:

Caractéristiques techniques

46 kW

2,5° x 2,5° / 0,001° x 0,001°

4000 / 5000 / 6000 min-1

Tête universelle

Caractéristiques techniques

46 kW

1° x 1°

4000 / 5000 min-1

Tête orthogonale

Caractéristiques techniques

37 kW

0,001° x 0,001°

7000 min-1

Tête à 5 axes

Caractéristiques techniques

46 kW

3000 / 4000 / 5000 min-1

Tête horizontale fixe

Caractéristiques techniques

  • Têtes angulaires spéciales (bogies de chemin de fer, bloc moteur, etc.).
  • Adaptateurs spéciaux
Têtes personnalisées

Caractéristiques techniques

37 kW

2,5° x 2,5° / 0,001° x 0,001°

4000 / 5000 min-1

Tête multifonctions

Caractéristiques techniques

  • Têtes de dressage NC
  • Têtes angulaires
  • Têtes 5 axes
  • Électrobroches
Autres intégrations de têtes

Caractéristiques techniques

  • Grande tête angulaire
  • Extensions de tête angulaires et horizontales
  • Adaptateurs de tournage
  • Têtes orientées vers le secteur pétrolier
  • Accouplements pivotants
Autres solutions de tête standard

Caractéristiques techniques

Ø130 mm, W=700 mm, 53-101 kW / 2500÷3000 min-1

Ø150 mm, W=1000 mm, 53-101 kW / 2500÷3000 min-1

Ø180 mm, W=1000 mm, 53-101 kW / 2500÷3000 min-1

Ø200 mm, W=1200 mm, 53-101 kW / 2500÷3000 min-1

Tige modulaire

Postes de travail

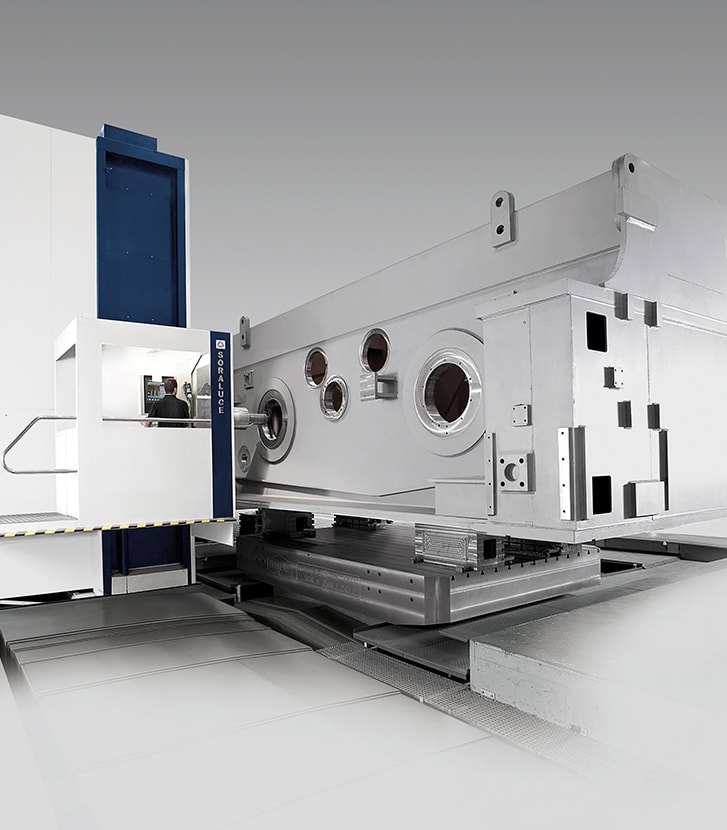

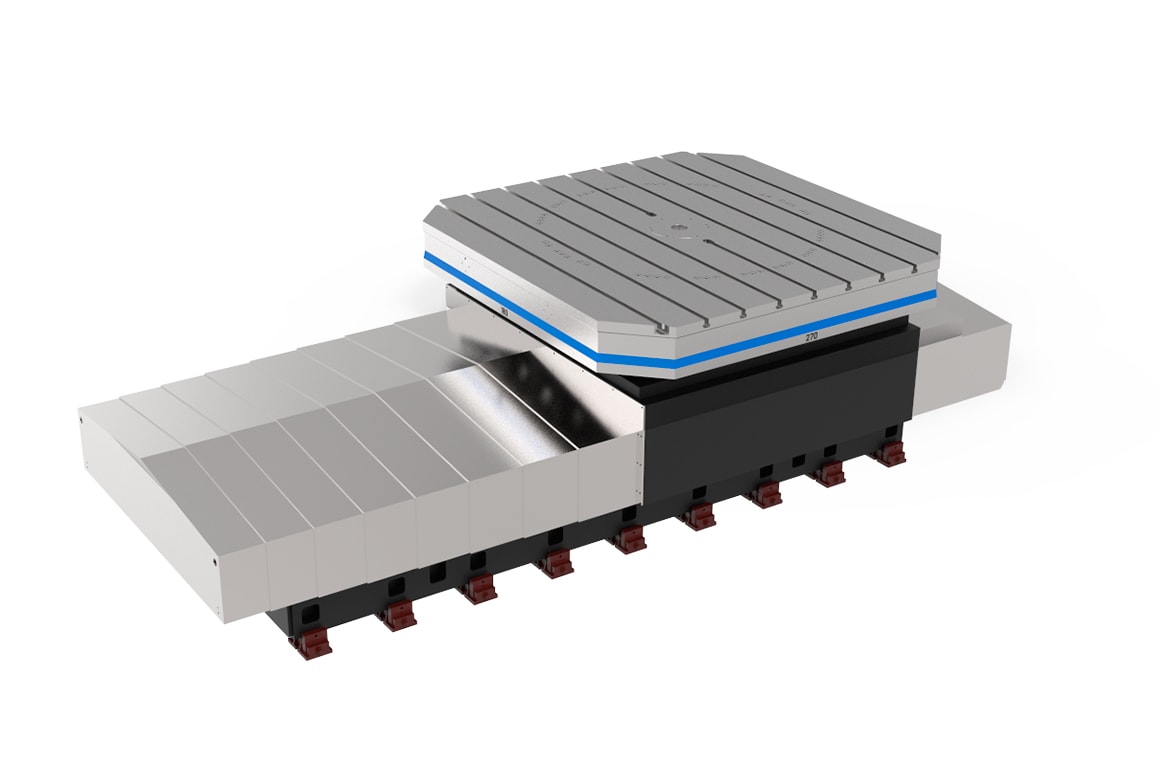

Tables tournantes et roto-transporteuses

Tables tournantes et roto-transporteuses

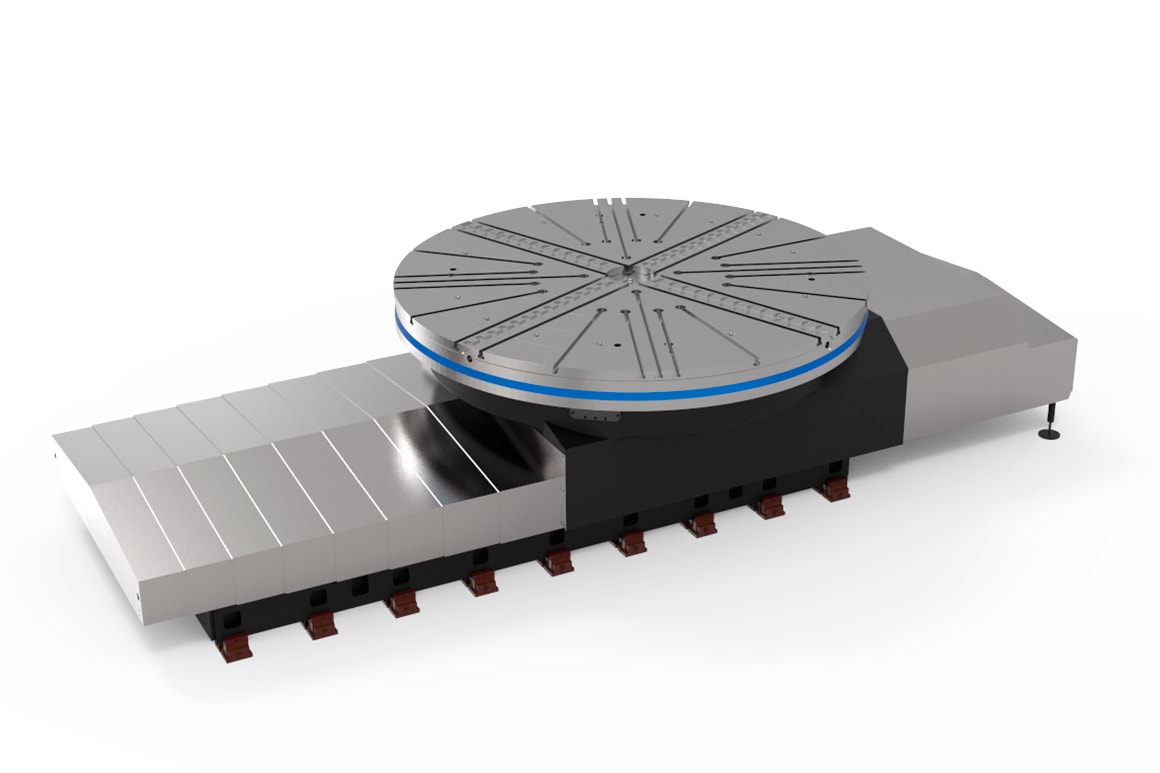

Tables de tournage avec et sans translation

Tables de tournage avec et sans translation

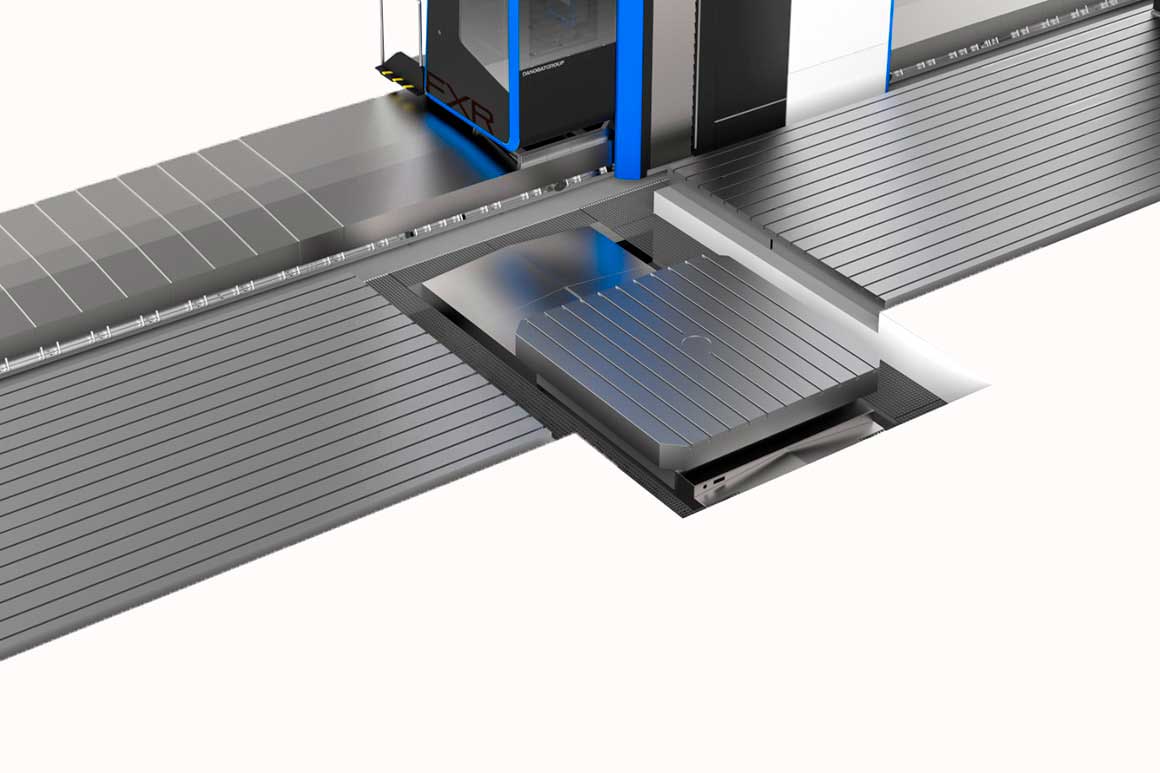

Plaques de base

Plaques de base

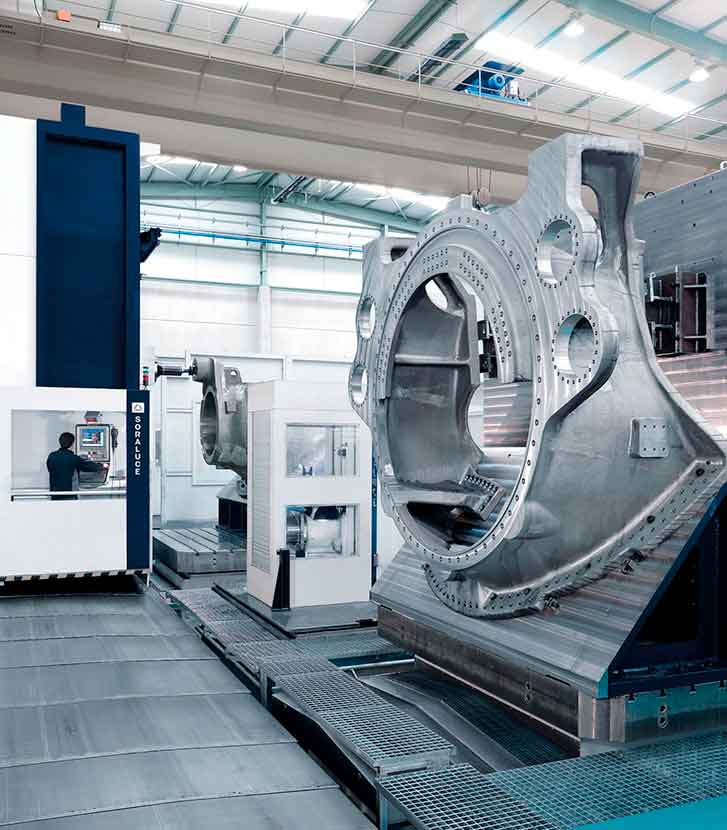

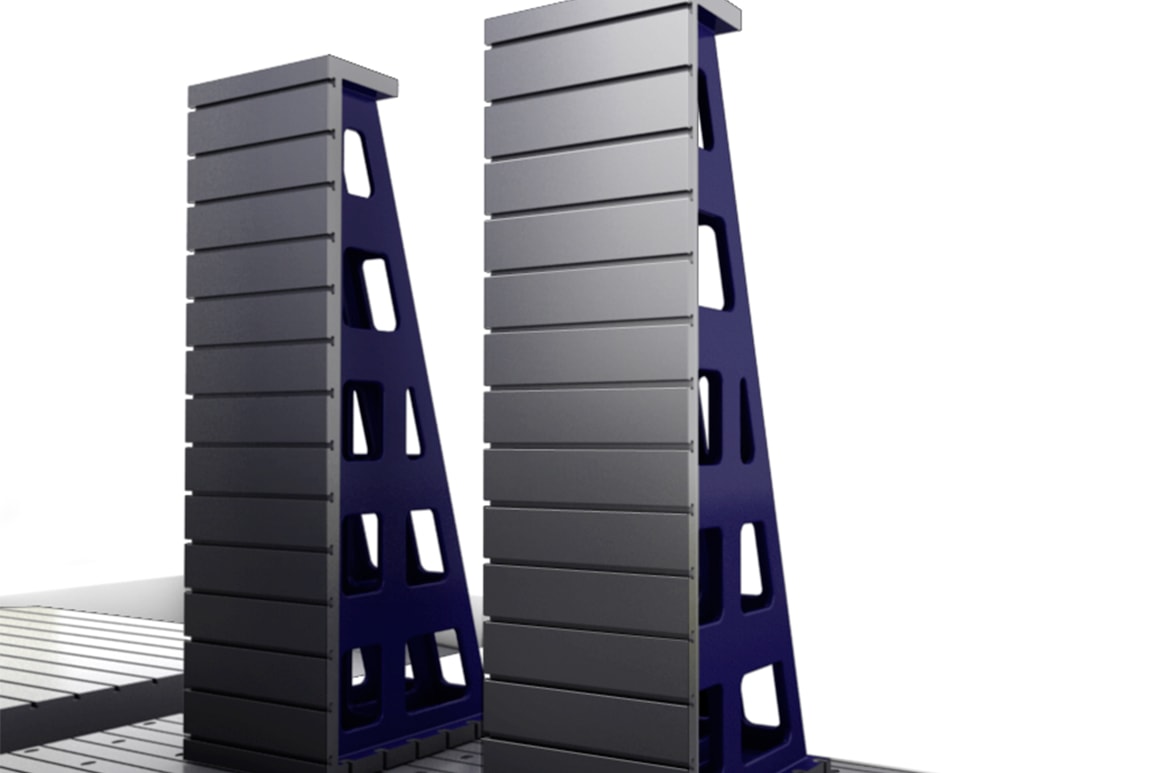

Équerres

Équerres

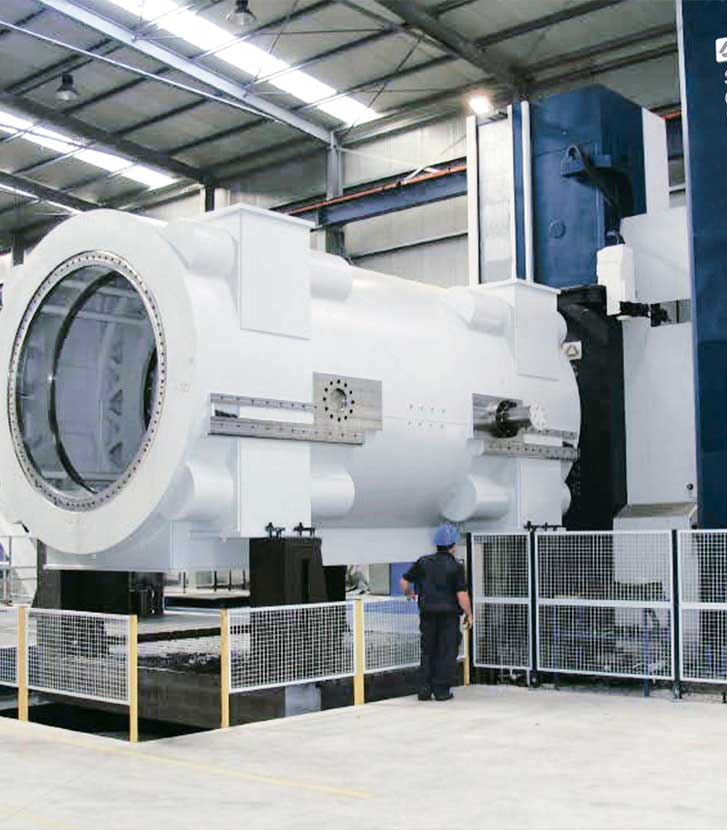

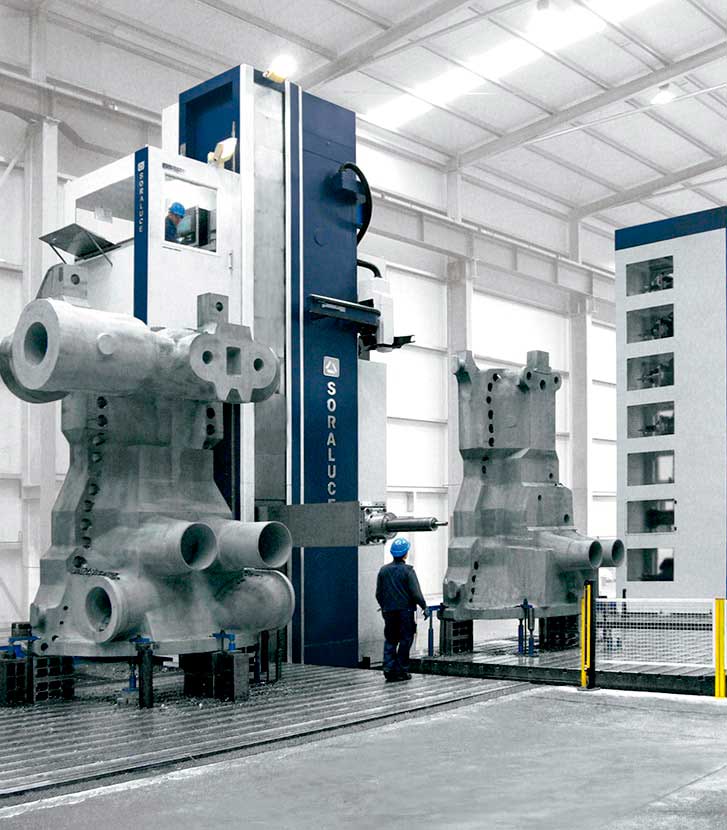

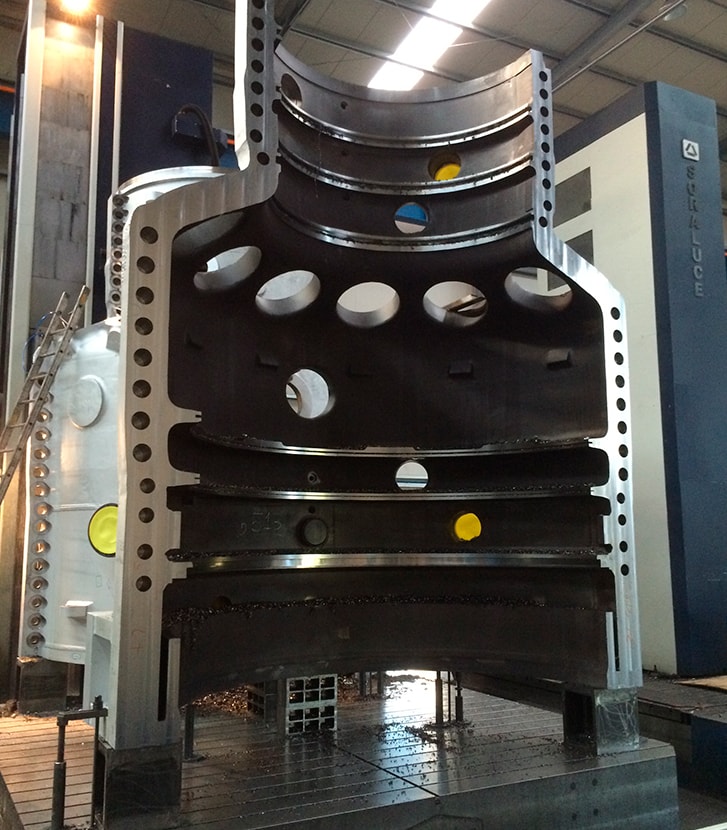

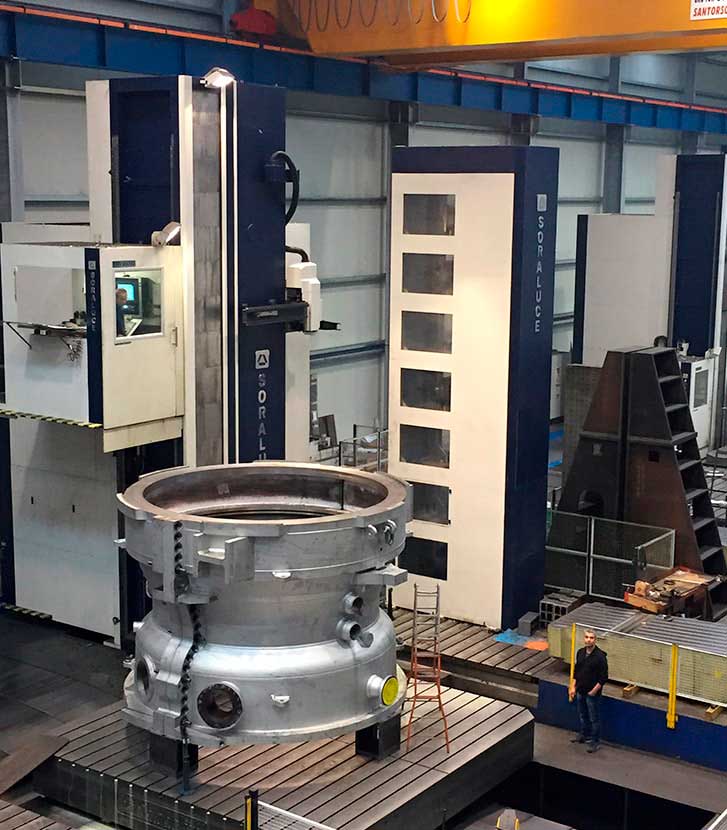

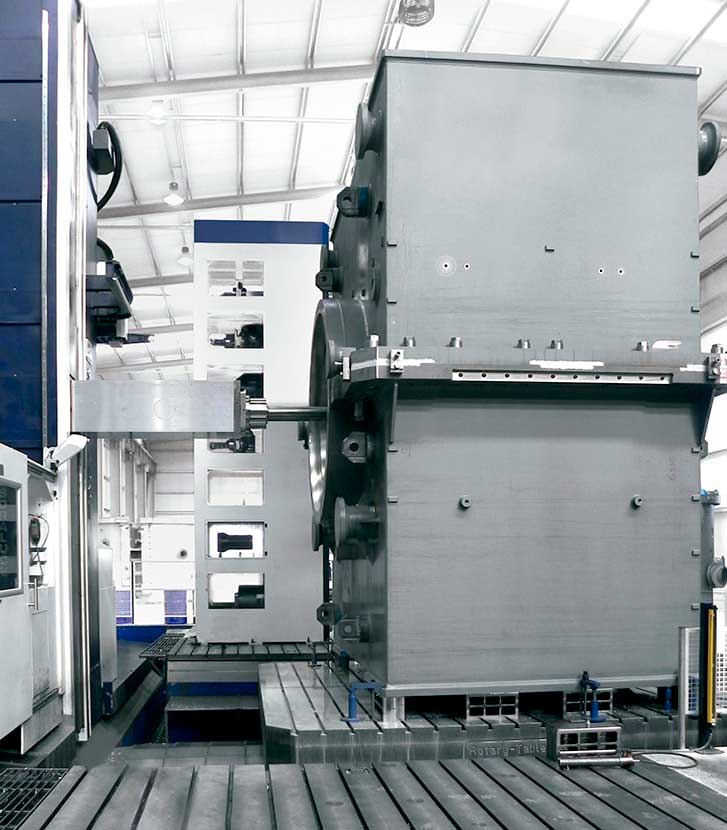

Applications

Essais d’usinage

Testez le service d’essai d’usinage sur nos machines avec vos pièces. Testez la capacité de nos machines et de notre équipe d’ingénierie des procédés d’usinage, pour être absolument sûr de votre investissement.

Mettez-nous au défi
