FXX FRAISEUSES ALÉSEUSES À COLONNE MOBILE
- Technologie avancée SORALUCE visant à maximiser la productivité, la précision et la personnalisation : Système DAS+, Système de fourreau modulaire, Système d’équilibrage de bélier, Accura Heads, SSV et contrôle adaptatif
- Machine multifonctions : des solutions de fraisage et de tournage en un seul emballage
- Solutions automatisées : systèmes intégrés de chargement et de déchargement de pièces palettisées et solutions robotisées
- Technologie des têtes SORALUCE : une large gamme de têtes et tiges SORALUCE très fiables
- Système de changement automatique des têtes, tiges et outils
- SORALUCE Digital, Data System : progiciel de surveillance complet avec des informations continues sur l’état de la machine et le processus d’usinage pour garantir des performances maximales.

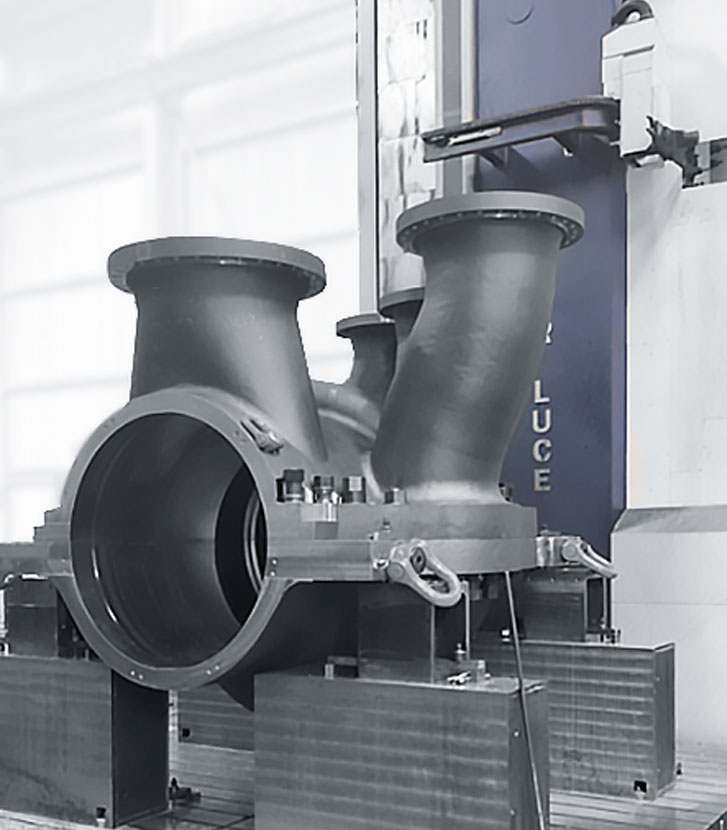

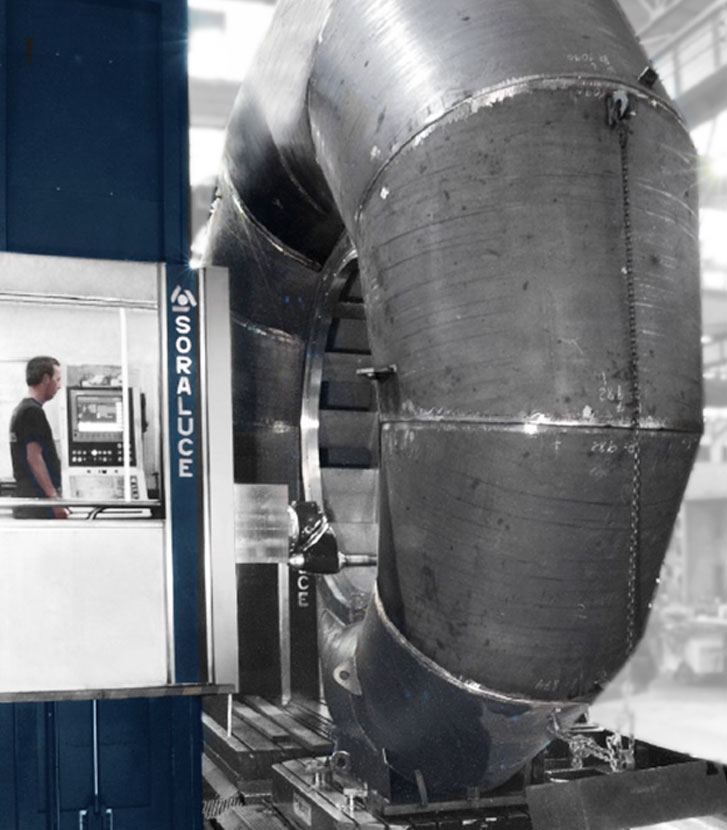

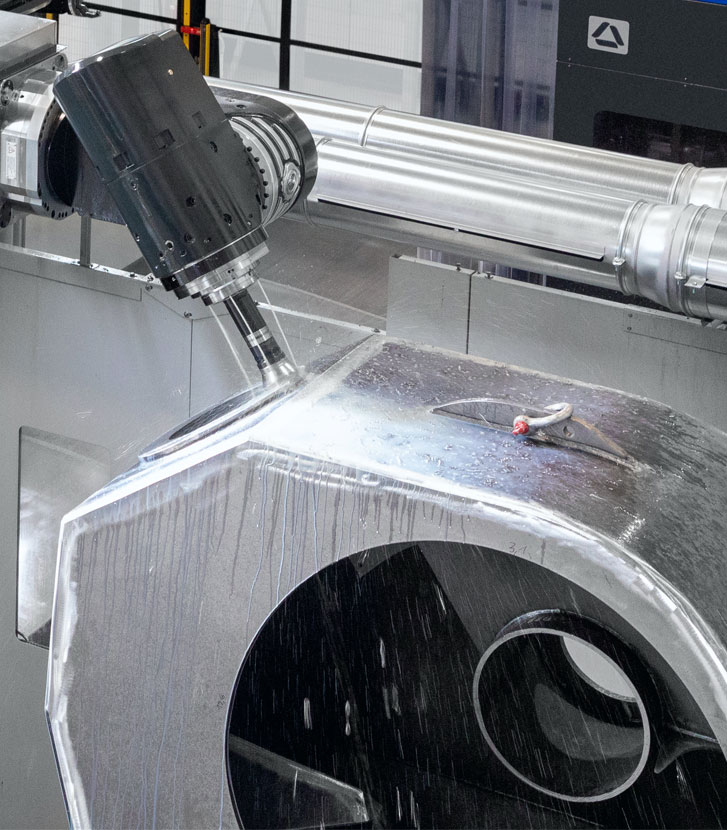

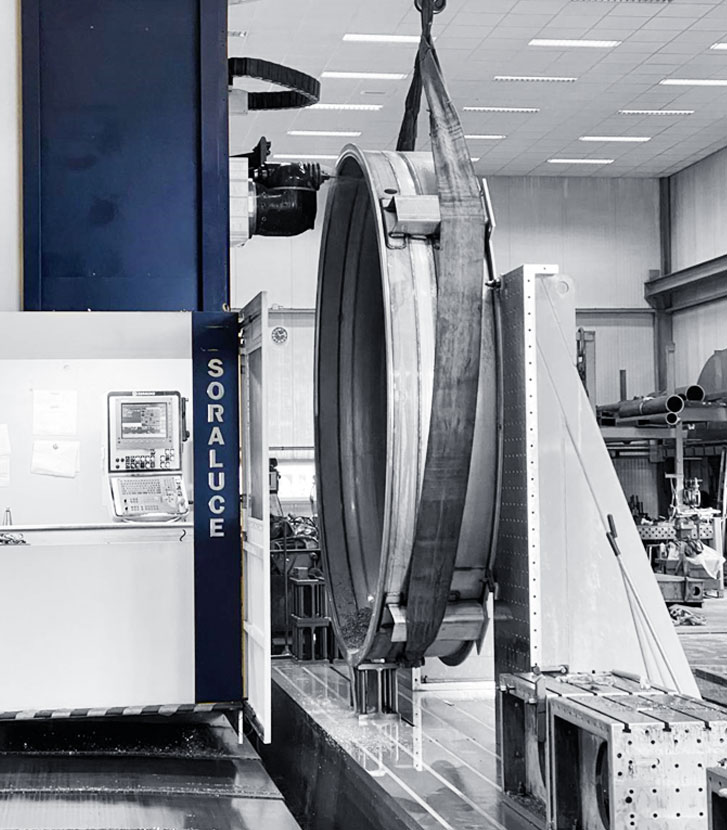

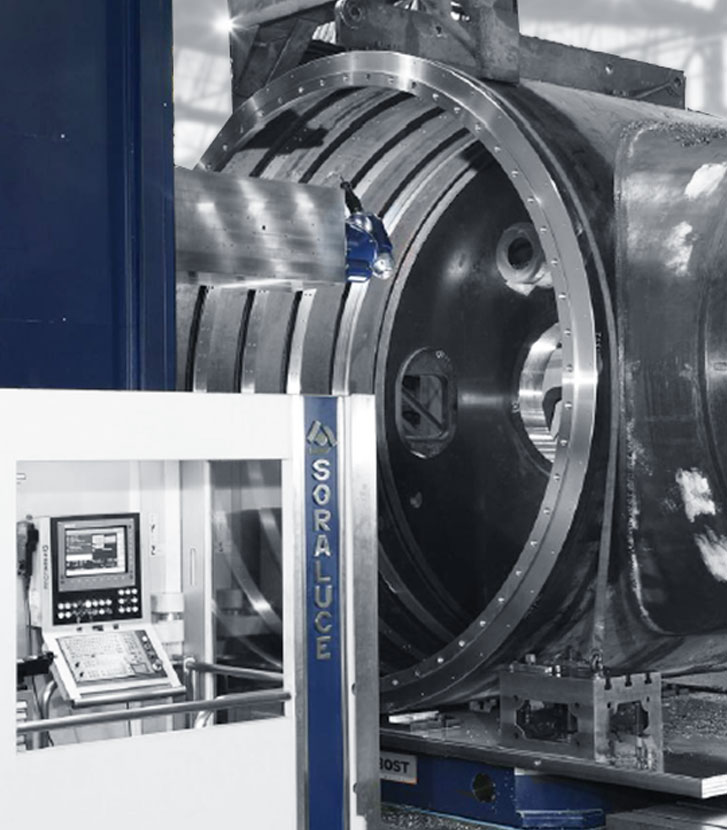

- Productivité et précision dans l’usinage de pièces appartenant aux secteurs de l’énergie, du naval, des mines et des biens d’équipement.
- Architecture flexible de la machine qui permet différentes configurations, favorisant l’utilisation de différents postes de travail et l’usinage pendulaire.
- Conçue sous le concept de machine totale : toutes les interactions de l’opérateur avec les différents éléments sont analysées pour obtenir des niveaux optimaux de confort, de sécurité et d’ergonomie pendant le processus de chargement/déchargement de la pièce, d’usinage et de maintenance.
|
Caractéristiques |
FXX | |
|---|---|---|
|
Course longitudinale axe « X » |
mm |
8000 ÷ sur demande (n x 2000) |
|
Course verticale axe « Y » |
mm |
6000 / 7000 / 8000 |
|
Course transversale axe « Z » |
mm |
2200 |
|
Puissance moteur broche |
kW |
53 / 60 / 70 |
|
Gamme de vitesses |
min-1 |
4000 / 5000 / 6000 / 7000 |
|
Avance rapide |
mm/min |
20000 |
|
Magasin d’outils |
Nombre d’outils |
66 / 80 / 100 / 120 / 150 |
Personnalisation
Sélectionner tête:
Caractéristiques techniques
Permet :
- Tête continue 5 axes, rotation continue 0,001ºx0,001º.
- Usinage 5 axes ou positionnement rapide des axes
- Changement automatique drsquo;outil
- Changement automatique de tête
- Refroidissement par broche
- Différentes forces de serrage pour différents outils
- Supporte différents accessoires
- Verrouillage de broche en option (pour les opérations de tournage)
- Disponible pour les modèles Soraluce FP, FR et FXR
- 37 kW
- 0,001° x 0,001°
- 7000 min-1
Caractéristiques techniques
Permet :
- Rotation automatique de l’articulation verticale et horizontale
- Changement automatique d’outil
- Changement automatique de tête
- Refroidissement interne/externe
- Convient à tout type de cône et de tirant
- Différentes forces de serrage pour différents outils
- Supporte différents accessoires
- 32 / 37 / 43 / 46 kW
- 1º x 1º
- 5000 / 6000 / 7000 min-1
Caractéristiques techniques
Permet :
- Rotation automatique de l’articulation verticale et horizontale
- Changement automatique d’outil
- Changement automatique de tête
- Refroidissement interne/externe
- Convient à tout type de cône et de tirant
- Différentes forces de serrage pour différents outils
- Supporte différents accessoires
- 32 / 43 / 46 / 55 kW
- 2.5° x 2.5° / 1° x 2.5° / 0.001° x 0.001°
- 4000 / 5000 / 6000 / 7000 min-1
Caractéristiques techniques
Permet :
- Changement d’outil automatique
- Changement automatique de tête
- Différentes forces de serrage pour différents outils
- Supporte différents accessoires
- Système de refroidissement interne/externe (pas de tubes externes exposés aux copeaux)
- Convient à tout type de cône et de tirant
+ Flexibilité
+ Interchangeabilité
+ Options
+ Axe C
+ Maintenance
- 43 / 46 / 49 / 81 / 106 kW
- 2000 / 3000 / 4000 / 5000 min-1
Caractéristiques techniques
- Tête de tournage automatique avec capacité de tournage
- Jusqu’à 4000 tr/min avec roulements en acier standard ou 5000 tr/min avec roulements hybrides
- Lubrification des engrenages air-huile
- La tête comprend un embrayage dans la zone de la broche pour positionner et fixer la broche à n´importe quel angle pour les opérations de tournage. L´embrayage verrouille et libère hydrauliquement la rotation de la broche pour les opérations de tournage.
- Les pièces de plus grand diamètre peuvent être usinées en tournant en diagonale (interpolation des axes X/Z).
- Permet de positionner la broche dans différentes positions pour éviter les collisions avec la pièce.
- L’utilisation de ce type de tête est recommandée dans les machines multifonctions (fraisage et tournage).
- 37 kW
- 2,5° x 2,5° / 0,001° x 0,001°
- 4000 / 5000 min-1
Caractéristiques techniques
- Têtes angulaires spéciales (bogies de chemin de fer, bloc moteur, etc.).
- Adaptateurs spéciaux
Caractéristiques techniques
- Têtes de dressage NC
- Têtes angulaires
- Têtes 5 axes
- Électrobroches
Caractéristiques techniques
- Grande tête angulaire
- Extensions de tête angulaires et horizontales
- Adaptateurs de tournage
- Têtes orientées vers le secteur pétrolier
- Accouplements pivotants
Caractéristiques techniques
Permet :
- Changement automatique d’outils
- Changement automatique de têtes
- Convient à tout type de cône et de tirant
- Différentes forces de serrage pour différents outils
- Ø130 mm, W=700 mm, 53-101 kW / 2500÷3000 min-1
- Ø150 mm, W=1000 mm, 53-101 kW / 2500÷3000 min-1
- Ø180 mm, W=1000 mm, 53-101 kW / 2500÷3000 min-1
- Ø200 mm, W=1200 mm, 53-101 kW / 2500÷3000 min-1
+ Axe U
+ Outils de tige
+ Opérations diverses
Technologies
Postes de travail

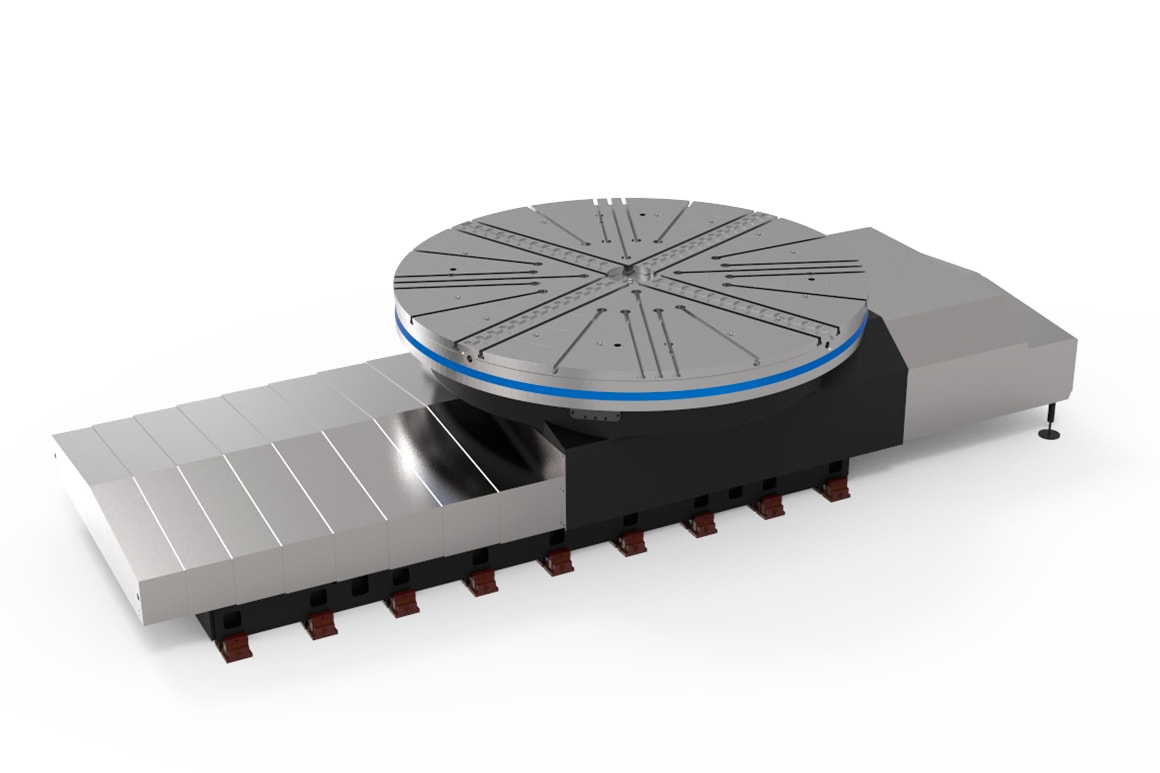

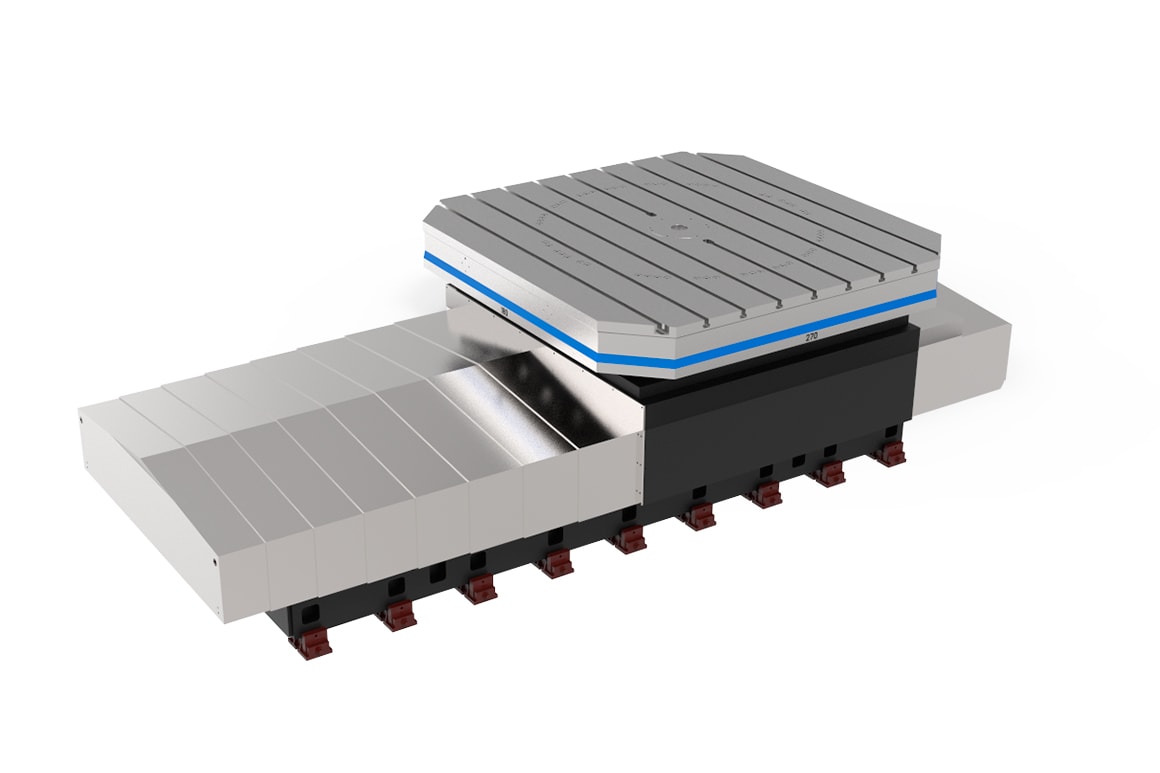

Tables tournantes et roto-transporteuses
Tables de tournage avec et sans translation

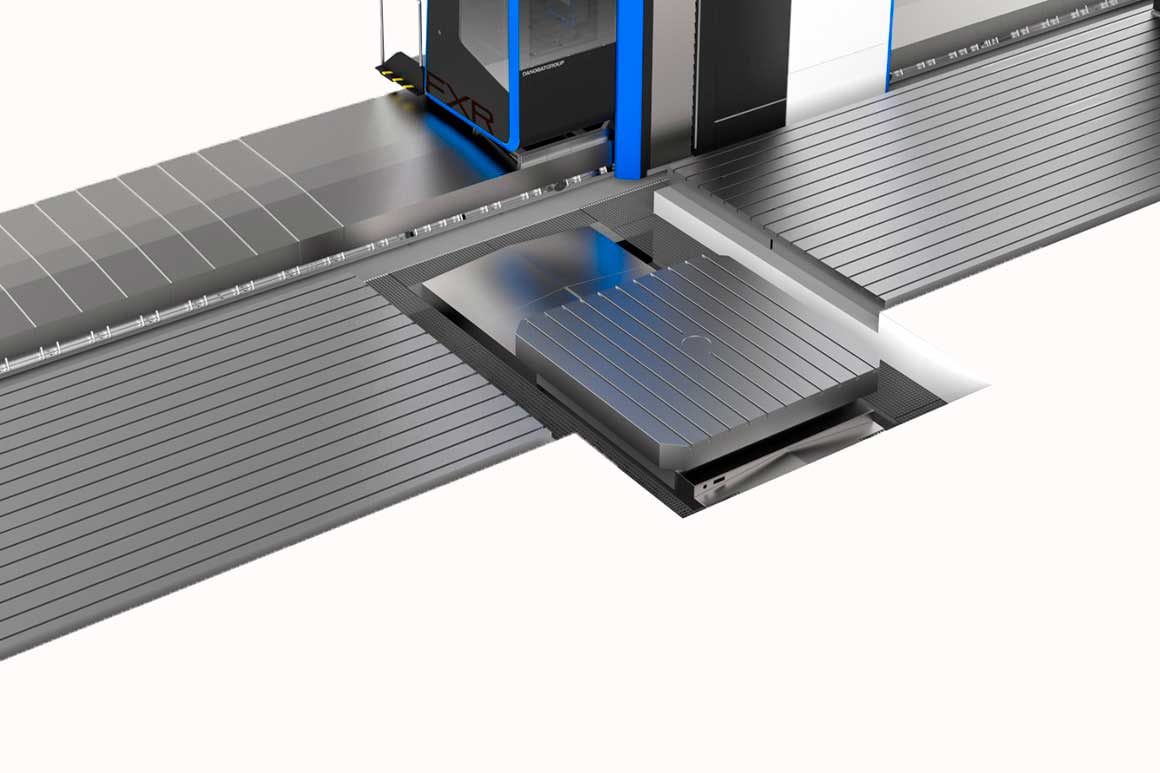

Plaques de base

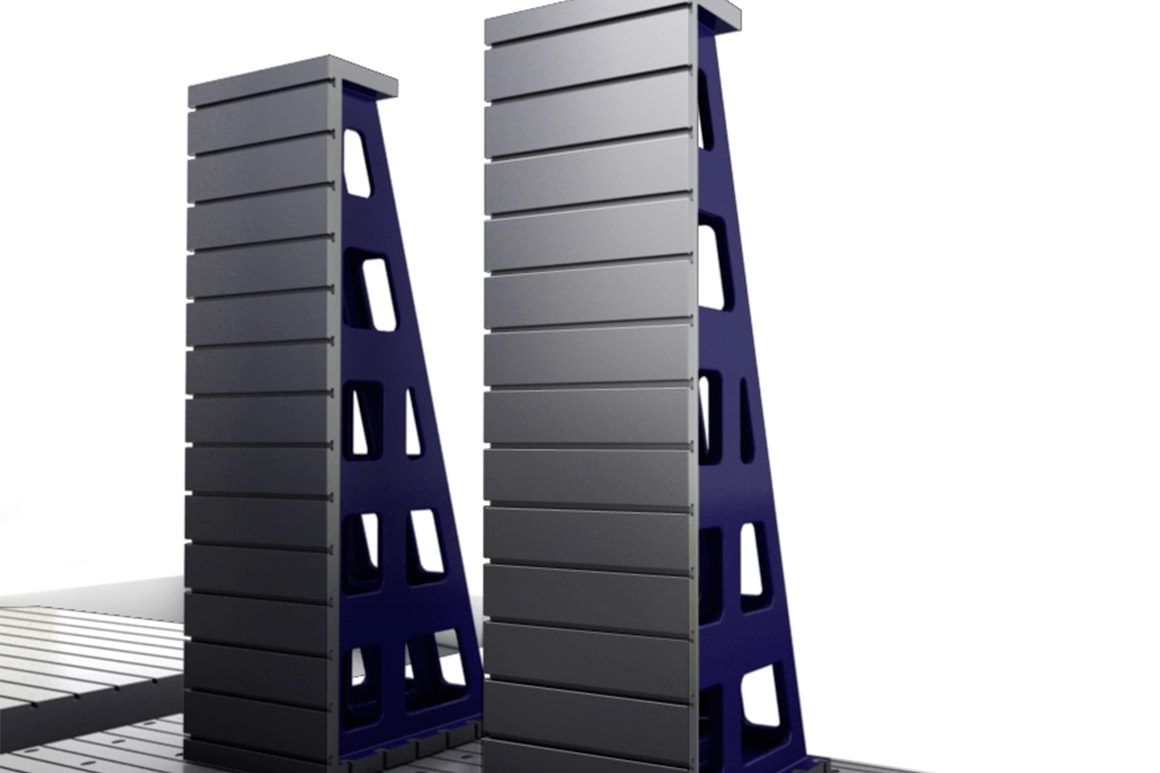

Équerres
Applications
