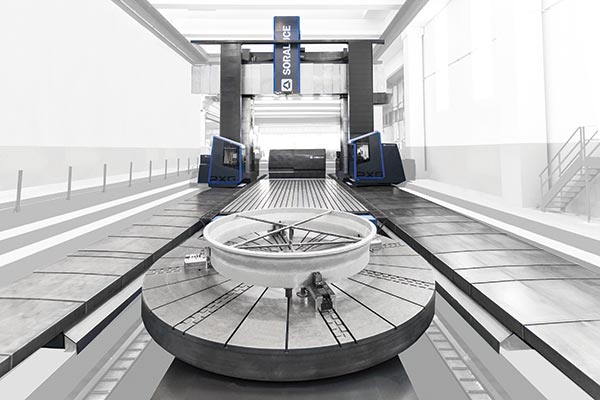

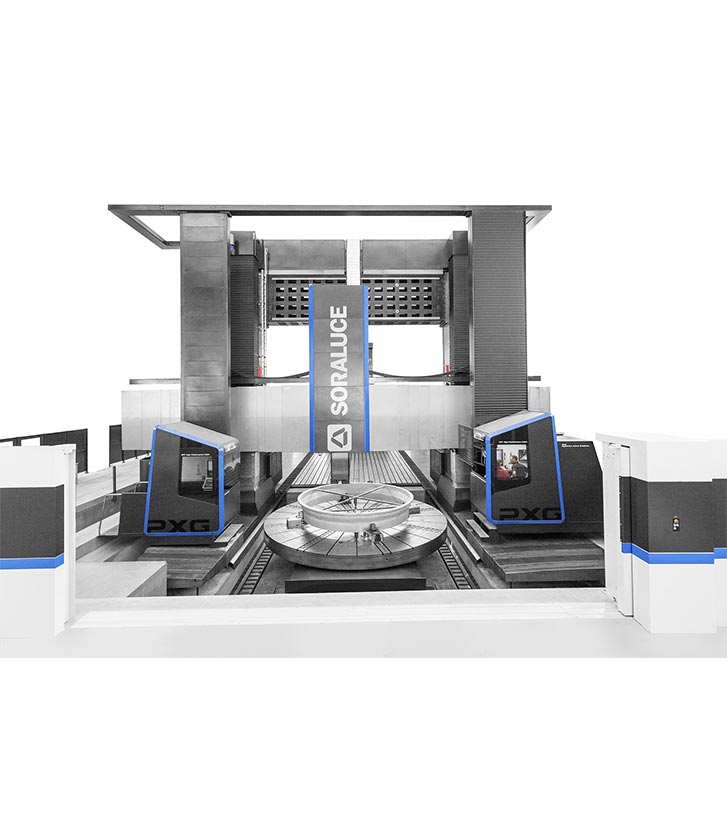

SORALUCE PXG Fraiseuses aléseuses portique et gantry

Précision et polyvalence à grande échelle

  • Technologie avancée SORALUCE visant à maximiser la productivité, la précision et la personnalisation : Système DAS+, Système Modular Quill, Système vertical Ram Balance, Accura Heads, SSV et contrôle adaptatif
  • Machine multifonctions : des solutions de fraisage et de tournage en un seul serrage
  • Solutions automatisées : systèmes intégrés de chargement et de déchargement de pièces palettisées et solutions robotisées
  • Technologie des têtes SORALUCE : une large gamme de têtes et tiges SORALUCE très fiables
  • Système de changement automatique de têtes et drsquo;outils
  • SORALUCE Digital, Data System : progiciel de surveillance complet avec des informations continues sur l’état de la machine et le processus d’usinage pour garantir des performances maximales.
  • Résultats d’usinage précis et efficaces
  • Excellente dynamique grâce à l’avance rapide des axes
  • Puissance et couple élevés pour un usinage haute performance
  • Productivité et précision dans l’usinage de pièces appartenant au secteur de l’énergie, du naval et des biens d’équipement.
  • Architecture flexible de la machine permettant différentes configurations, favorisant l’utilisation de différents postes de travail et l’usinage pendulaire.
  • Un ou deux postes de conduite avec leurs panneaux de commande respectifs, permettant un positionnement optimal de l’opérateur dans chaque opération d’usinage.
  • Conçu sous le concept de machine totale : toutes les interactions de l’opérateur avec les différents éléments sont analysées pour obtenir des niveaux optimaux de confort, de sécurité et d’ergonomie pendant le processus de chargement/déchargement de la pièce, d’usinage et de maintenance.

Caractéristiques



PXG*

Course longitudinale, axe « X »

mm

6000 / 8000 / 10000 / n x 2000

Course transversale, axe « Y »

mm

7500 / 8500 / 9500 / 10500

Course verticale Ram, axe « Z »

mm

2500 / 3000

*Course verticale traverse, axe « W »

mm

2000 / 3000 / 4000

Distance entre les colonnes

mm

6000 / 7000 / 8000 / 9000

Distance en hauteur

mm

Jusqu’à 7100

Largeur de la plaque de base

mm

5000 / 6000 / 7000 / 8000

Puissance de la tête

kW

60 / 81

Plage de vitesses

min-1

Jusqu’à 7000

Type de cône



ISO-50 / ISO-60 / HSK-100

Avance rapide

mm/min-1

X = 12000, Y/Z = 20000

Système CNC



Heidenhain TNC 640 / Siemens 840 D SL

Réfrigération



Refroidissement par anneau extérieur / Refroidissement intérieur jusqu’à 70 bar

Magasin d’outils

Nombre d’outils

80 / 120 / 180

*Machine sur mesure selon les exigences du client






Personnalisation

Sélectionner tête:

Caractéristiques techniques

46 / 55 kW

2,5° x 2,5° / 0,001° x 0,001°

4000 / 6000 min-1

Tête universelle

Caractéristiques techniques

46 kW

1° x 1°

3750  min-1

Tête orthogonale

Caractéristiques techniques

37 kW

0,001° x 0,001°

7000 min-1

Tête à 5 axes

Caractéristiques techniques

81 / 106 kW

2000 min-1

Tête horizontale fixe

Caractéristiques techniques

  • Têtes angulaires spéciales (bogies de chemin de fer, bloc moteur, etc.).
  • Adaptateurs spéciaux
Têtes personnalisées

Caractéristiques techniques

37 kW

2,5° x 2,5° / 0,001° x 0,001°

4000 / 5000 min-1

Tête multifonctions

Caractéristiques techniques

  • Têtes de dressage NC
  • Têtes angulaires
  • Têtes 5 axes
  • Électrobroches
Autres intégrations de têtes

Caractéristiques techniques

  • Grande tête angulaire
  • Extensions de tête angulaires et horizontales
  • Adaptateurs de tournage
  • Têtes orientées vers le secteur pétrolier
  • Accouplements pivotants
Autres solutions de tête standard

Caractéristiques techniques

SORALUCE propose une large gamme de porte-outils positionnés par un accouplement Hirth et bloqués en place par 4 dispositifs de serrage hydrauliques, assurant un haut degré de répétabilité et un refroidissement et une recirculation fluides douce sans fuite.

  • Axial
  • Radial
  • Manuel
  • 4 outils de tournage en 1 tête
  • Tête de fraisage excentrique
  • Tête axe « Y »
  • Tête axe « B »

Porte-outils de tournage

Postes de travail

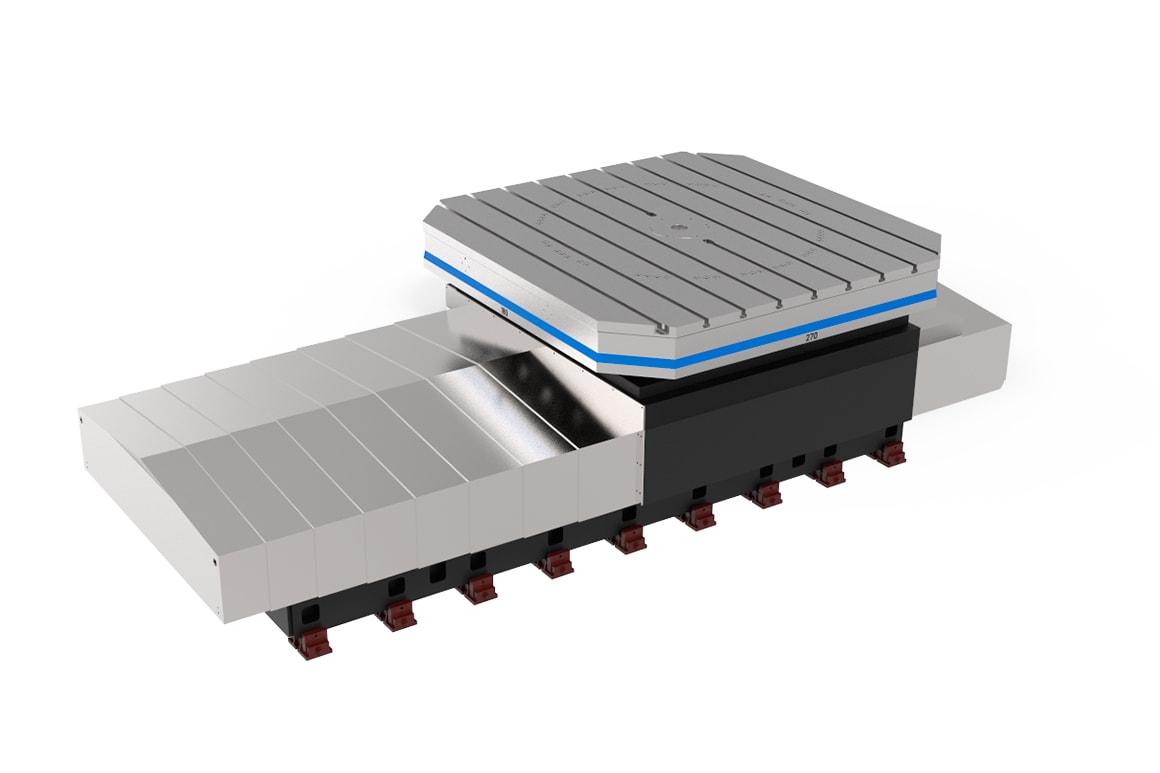

Tables tournantes et roto-transporteuses

Tables tournantes et roto-transporteuses

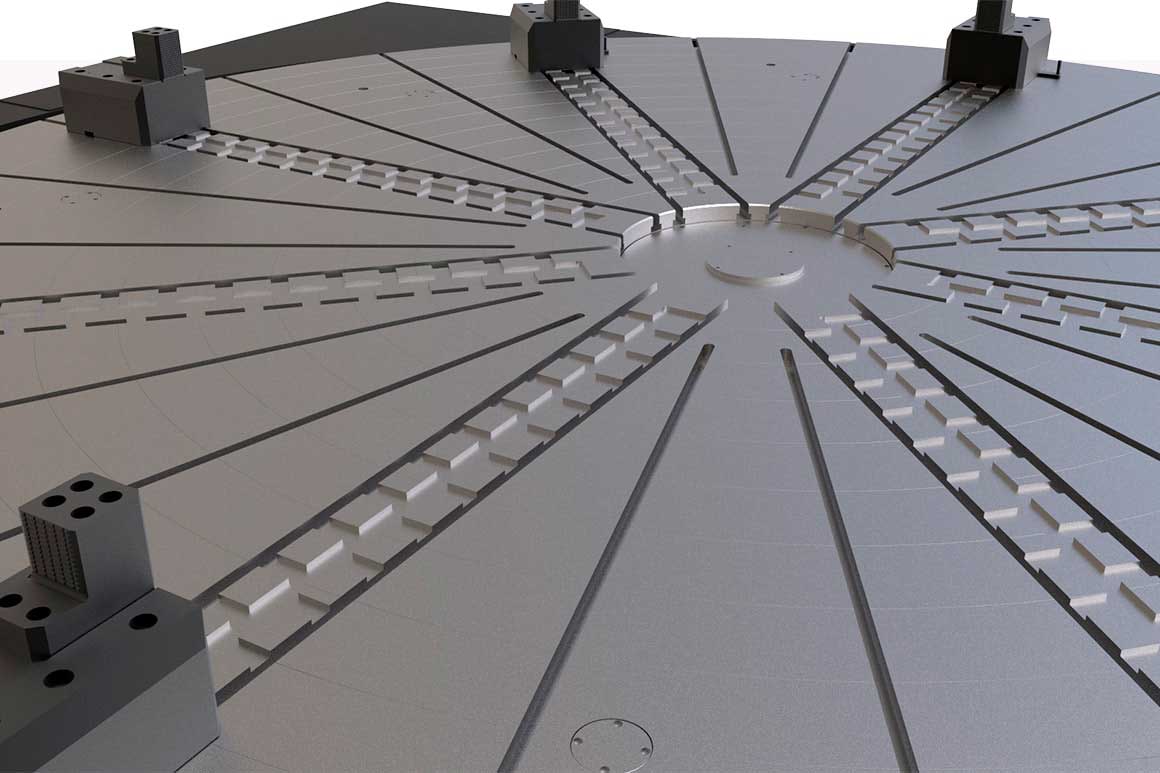

Tables de tournage avec et sans translation

Tables de tournage avec et sans translation

Plaques de base

Plaques de base

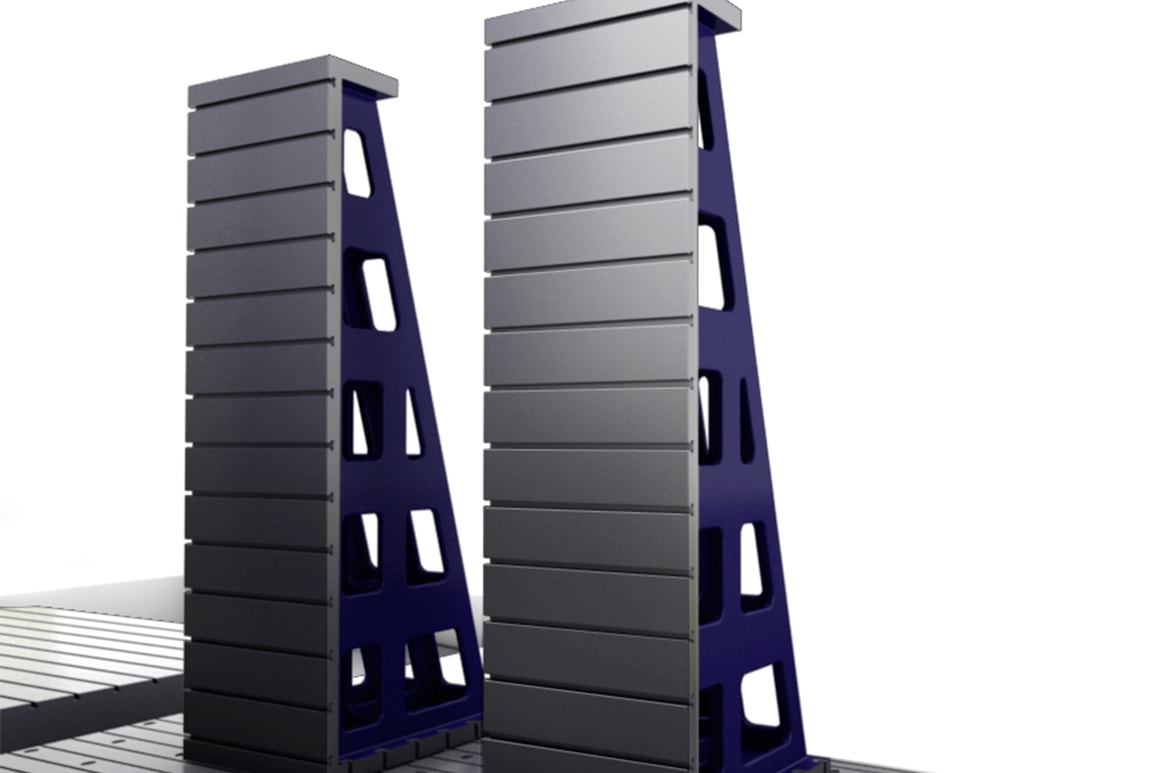

Équerres

Équerres
