SORALUCE SLP Fraiseuses aléseuses à colonne mobile sur table fixe
Haute performance dans un format compact et ergonomique
- Technologie avancée SORALUCE visant à maximiser la productivité, la précision et la personnalisation : Système DAS+, Accura Heads SSV et contrôle adaptatif
- Technologie des têtes SORALUCE : une large gamme de têtes SORALUCE très fiables
- Système de changement automatique d’outil
- SORALUCE Digital, Data System : progiciel de surveillance complet avec des informations continues sur l’état de la machine et le processus d’usinage pour garantir des performances maximales.

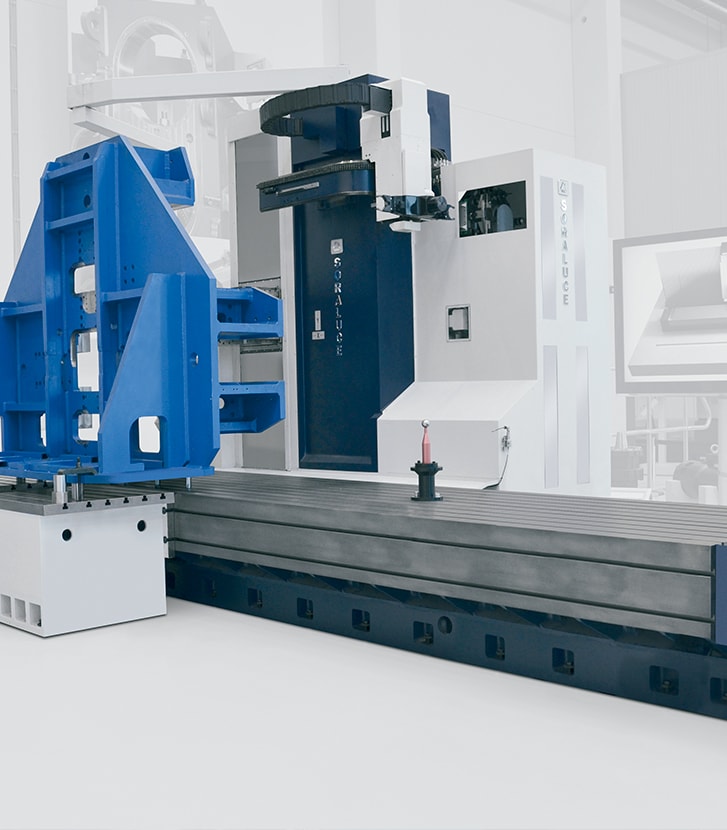

- Grande stabilité grâce à l’architecture unique de la machine sur colonne reliée à la table et supportée par un guide arrière indépendant.
- Précision et performances élevées grâce à l’entraînement direct de la tête par moteur à couple élevé

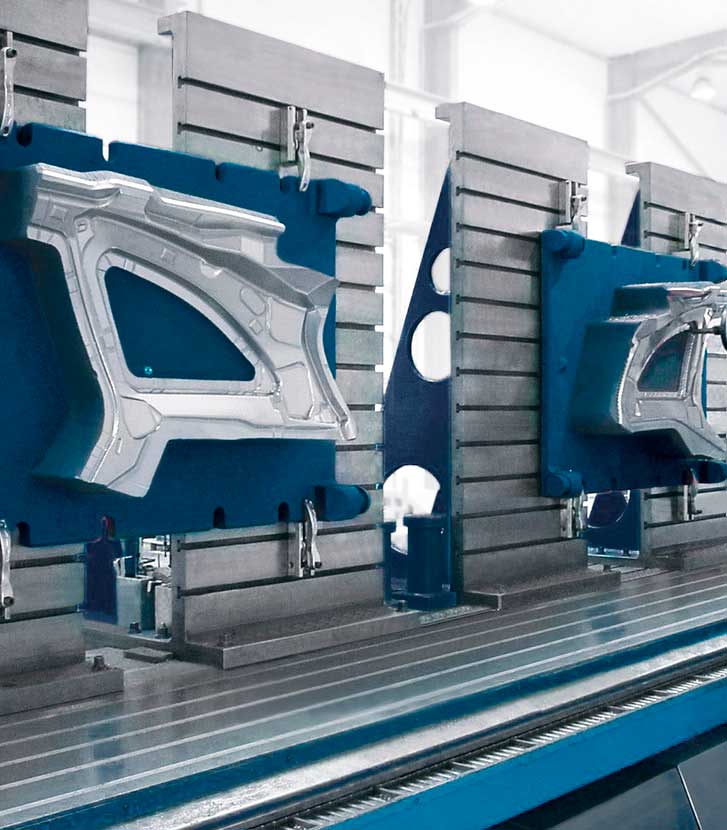

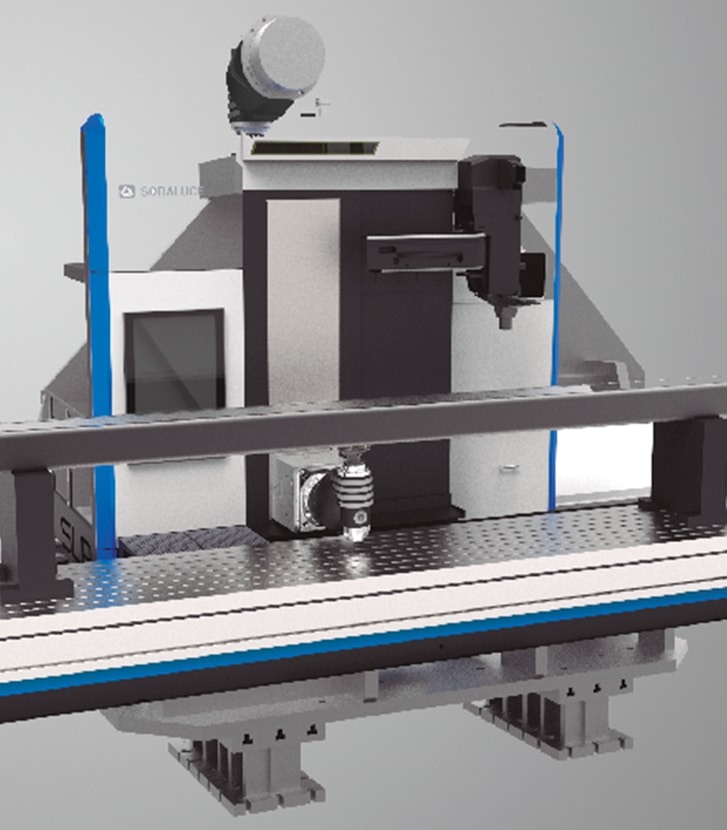

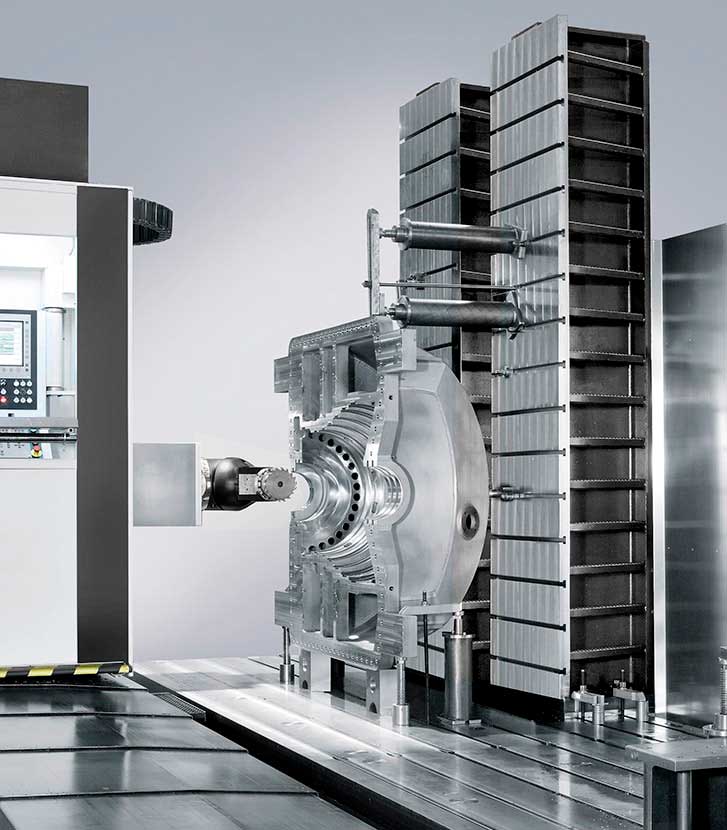

- Architecture flexible de la machine favorisant l’utilisation de différents postes de travail et l’usinage pendulaire

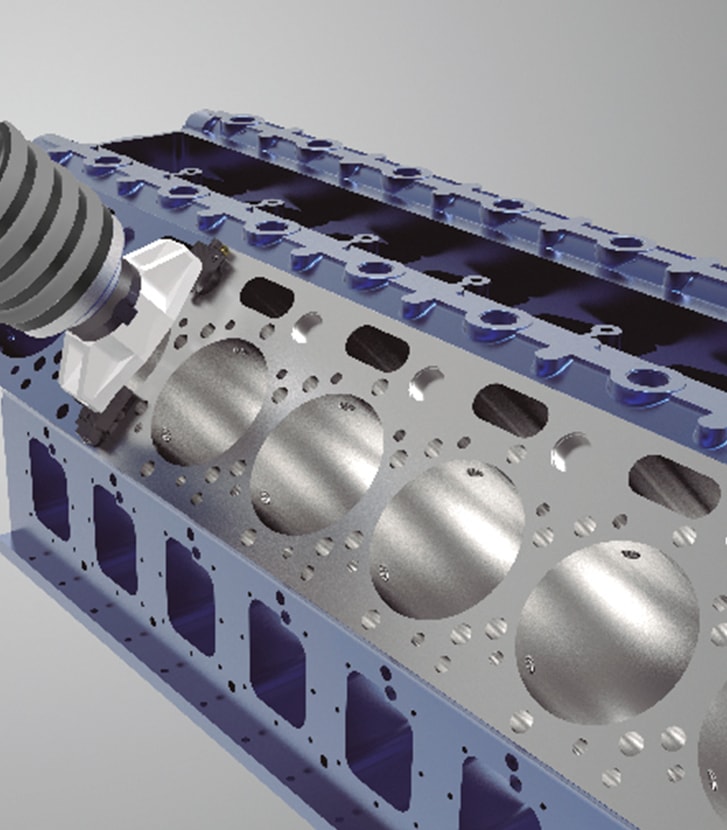

- Productivité et précision dans l’usinage de pièces appartenant au secteur des véhicules industriels, moules et matrices, biens d’équipement et mécanique de précision.
- Conçue sous le concept de machine totale : toutes les interactions de l’opérateur avec les différents éléments sont analysées pour obtenir des niveaux optimaux de confort, de sécurité et d’ergonomie pendant le processus de chargement/déchargement de la pièce, d’usinage et de maintenance.
|
Caractéristiques |
SLP 5000 |
SLP 6000 |
SLP 8000 |
SLP 10000 |
||||
|
Course longitudinale, axe « X » |
mm |
3500 |
4500 |
6500 |
8500 |
|||
|
Course verticale, axe « Y » |
mm |
1800 |
||||||
|
Course transversale, axe « Z » |
mm |
1300 / 1500 |
||||||
|
Longueur de la table |
mm |
5000 |
6000 |
8000 |
10000 |
|||
|
Largeur de la table |
mm |
1100 |
1100 / 1350 |
|||||
|
Rainures en T |
|
6 x 22H12 + 1 x 22H7 (two front T slots 22H12) / 8 x 22H12 + 1 x 22H7 (two front T slots 22H12) |
||||||
|
Capacité de charge de la table |
Kg |
13750 |
16000 / 20250 |
16000 / 20250 |
27500 / 33750 |
|||
|
Têtes |
|
Universel / Orthogonal |
||||||
|
Puissance de la tête |
kW |
43 |
||||||
|
Type de cône |
|
ISO-50 / HSK-100 |
||||||
|
Plage de vitesses |
min-1 |
4000 / 5000 / 6000 / 7000 |
||||||
|
Course rapide |
mm/min |
35000 |
||||||
|
Système CNC** |
|
Heidenhain TNC 640 / Siemens 840 D SL |
||||||
|
Réfrigération |
|
Refroidissement par anneau extérieur / Refroidissement intérieur jusqu’à 70 bar |
||||||
|
Magasin d’outils |
Nombre d’outils |
40 / 60 / 80 |
||||||
|
Poids de la machine |
Kg |
20800 |
24800 |
28800 |
36800 |
|||
* Autres spécifications sur demande | ** Autres systèmes CNC sur demande
Personnalisation
Sélectionner tête:
Caractéristiques techniques
37 kW
2,5° x 2,5° / 0,001° x 0,001°
4000 / 5000 / 6000 / 7000 min-1
Caractéristiques techniques

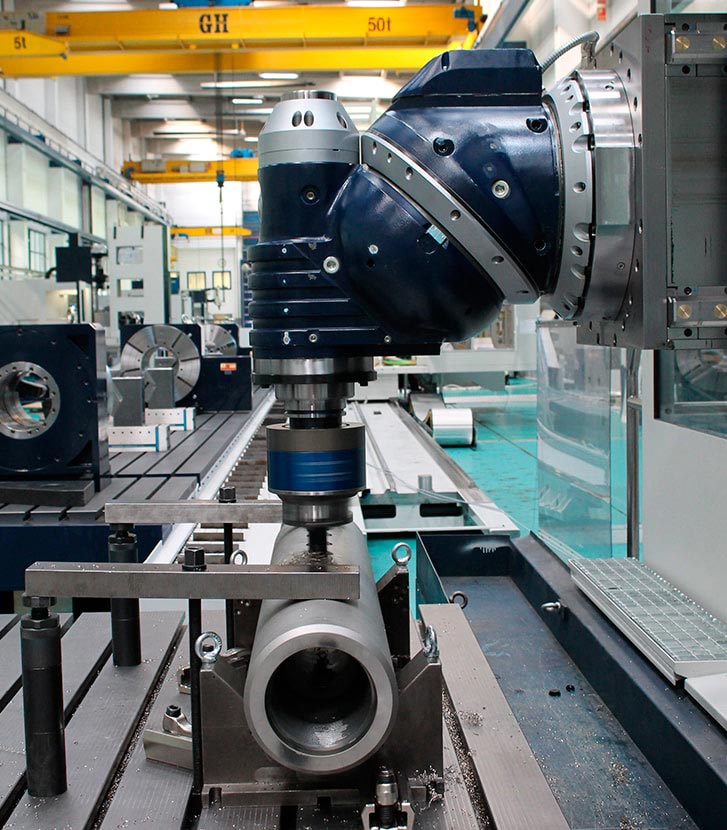

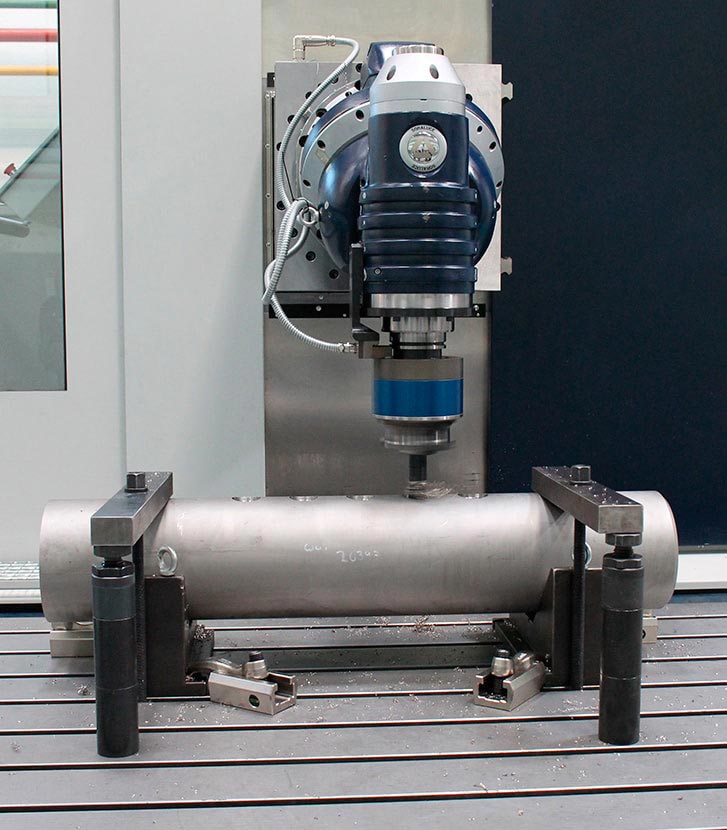

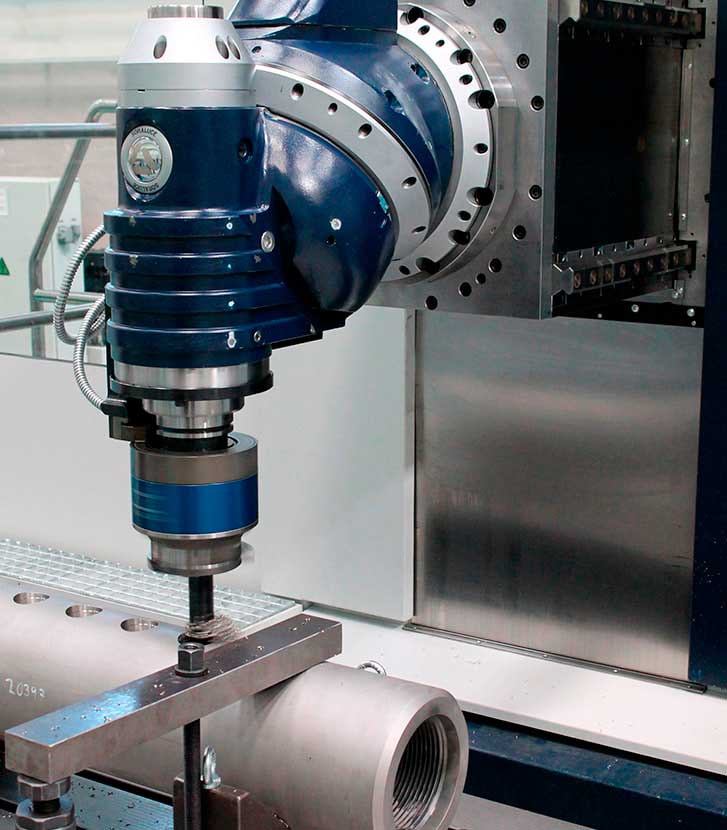

La tête orthogonale compacte SORALUCE a été spécialement conçue pour les machines à moteur direct. Il permet le positionnement simultané des deux articulations de la tête, minimisant ainsi les temps d’arrêt.

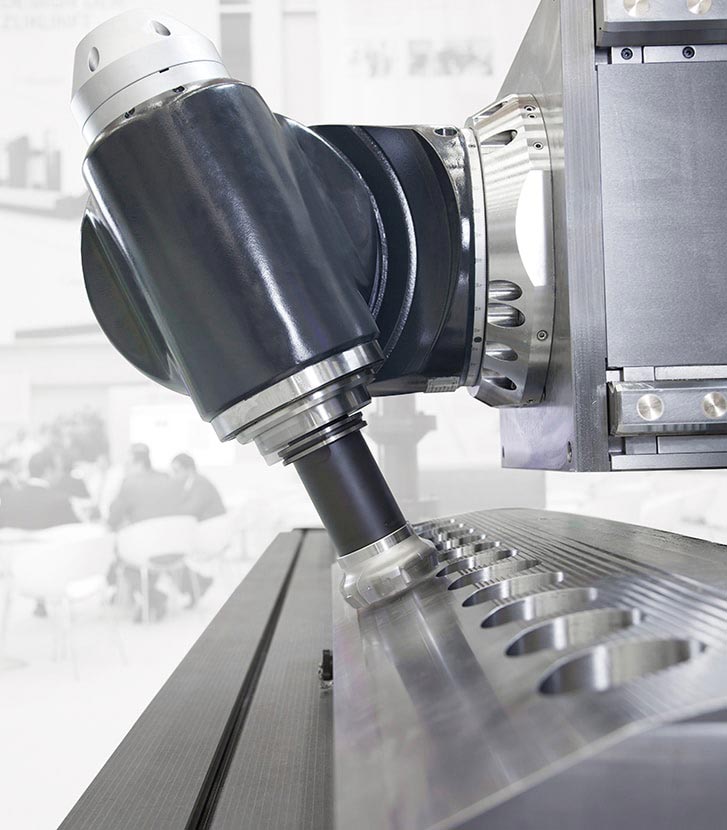

Capacité d’usinage inverse :
- Jusqu’à -45º.
- Pas de serrages supplémentaires
- Temps de cycle amélioré
- Amélioration de la qualité de finition des pièces
- Manipulation minimale
- Exploitation complète des chemins de machines
- Pas besoin d’outils de support de pièces supplémentaires
- Accessibilité de la broche de la tête à proximité de la table de travail en position d’usinage frontale et latérale.
- 37 / 43 kW
- 1º x 1º
- 4000 min-1
Technologies
Postes de travail

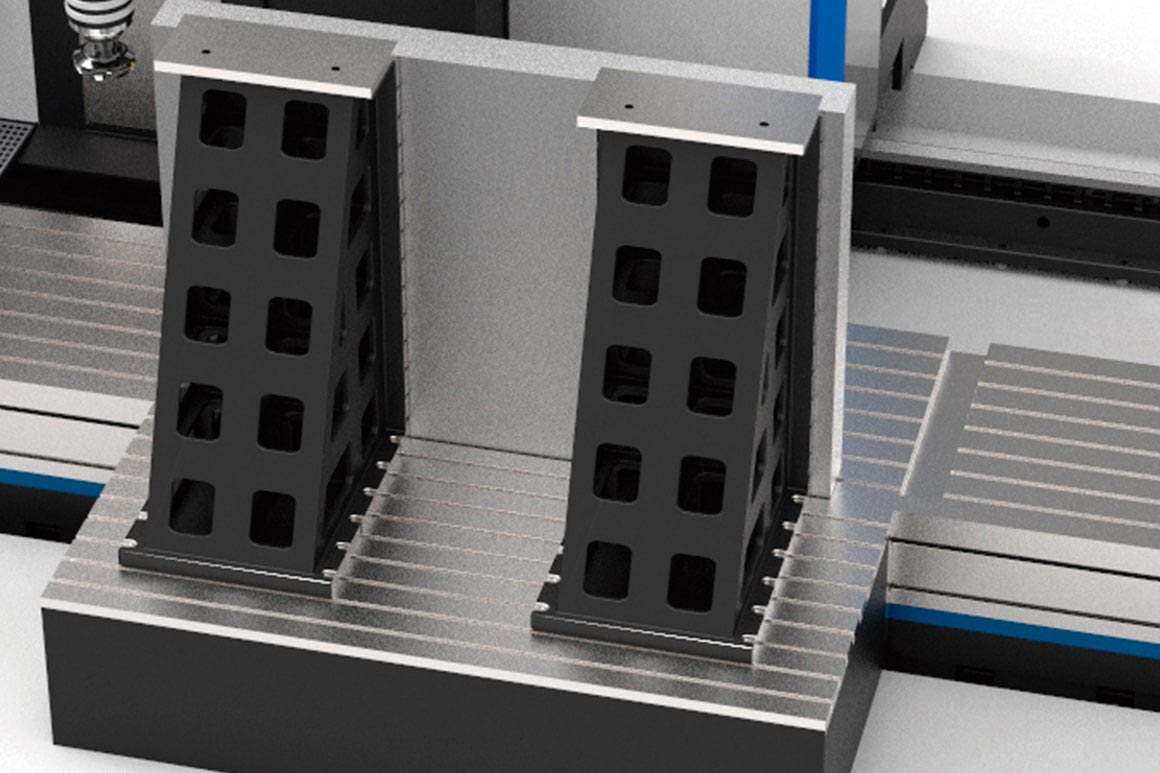

Équerres
