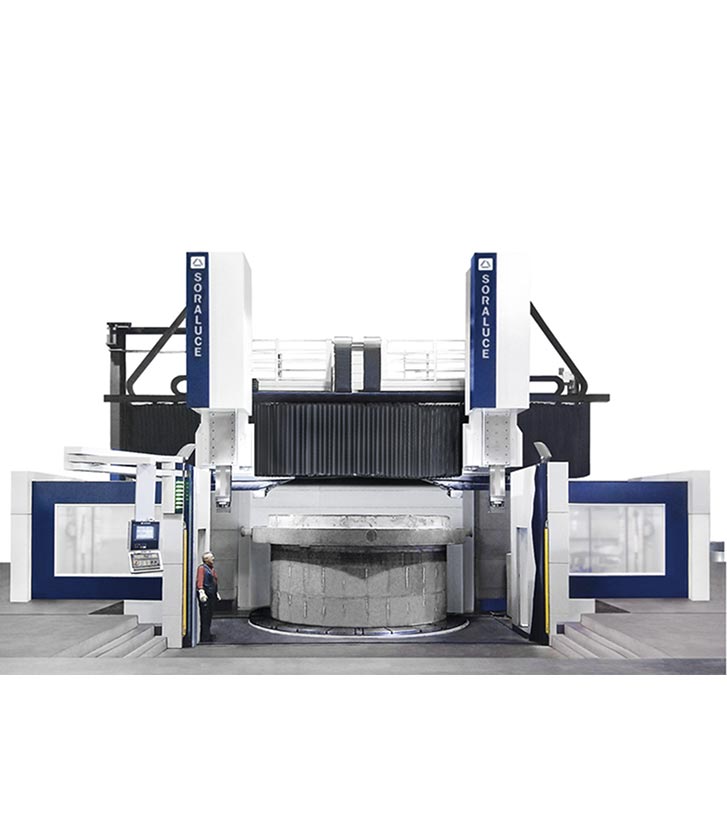

SORALUCE VTC Centres de tournage vertical de grandes dimensions
Technologie de pointe dans les grands tours verticaux
- Technologie avancée SORALUCE visant à maximiser la productivité, la précision et la personnalisation : Système DPS et Chip Breaker
- Machine multifonctions : des solutions de fraisage et de tournage en un seul serrage
- Solutions automatisées : systèmes intégrés de chargement et de déchargement de pièces palettisées et solutions robotisées
- Technologie des têtes SORALUCE : une large gamme de têtes et porte-outils SORALUCE hautement fiables
- Système de changement automatique de tête et d’outil
- SORALUCE Digital, Data System : progiciel de surveillance complet avec des informations continues sur l’état de la machine et le processus d’usinage pour garantir des performances maximales.
- Technologie hydrostatique sur les axes X et Z et sur la table, pour obtenir une grande robustesse de machine.
- Double RAM pour des résultats de productivité élevés, avec des taux d’enlèvement de matière élevés
- Excellents résultats d’usinage en ce qui concerne la précision dimensionnelle et l’état de surface
- Haute stabilité thermique
- Productivité et précision dans l’usinage de pièces appartenant aux secteurs de l’aéronautique, du ferroviaire, de l’énergie, du naval, de la robinetterie, des roulements, des mines et des biens d’équipement.
- Machine flexible : la course verticale de la traverse permet l’usinage de pièces courtes et hautes.
- Conçu sous le concept de machine totale : toutes les interactions de l’opérateur avec les différents éléments sont analysées pour obtenir des niveaux optimaux de confort, de sécurité et d’ergonomie pendant le processus de chargement/déchargement de la pièce, d’usinage et de maintenance.
|
Caractéristiques |
VTC-H | |
|---|---|---|
|
Diamètre de la table |
mm |
4000 / 5000 / 7000 |
|
Diamètre de tournage |
mm |
5000 / 6000 / 8000 |
|
Vitesse de la table |
min-1 |
80 / 60 / 35 |
|
Puissance du moteur principal |
kW |
57 x 2 / 81 x 2 / 105 x 22 |
|
Poids maximum de la pièce |
kg |
80000 / 100000 / 150000 |
|
Taille de RAM |
mm |
300 x 300 / 400 x 400 |
|
Course RAM « Z » |
mm |
2000 |
|
Hauteur maximale de la table - RAM |
mm |
3250 / 3600 - 3600 / 4650 - 4650 / 6200 |
|
Course « X » |
mm |
5600 / 6600 / 8800 |
|
Déplacement vertical, axe « W » |
mm |
2000 - 2000 / 3500 |
|
Gamme de vitesses |
kW |
37 |
|
Avance rapide |
min-1 |
2000 |
|
Magasin d’outils |
Nbre d’outils |
18 / 2 x 18 / 18 + 30 |
Personnalisation
Sélectionner tête:
Caractéristiques techniques
SORALUCE propose une large gamme de porte-outils positionnés par un accouplement Hirth et bloqués en place par 4 dispositifs de serrage hydrauliques, assurant un haut degré de répétabilité et un refroidissement et une recirculation fluides douce sans fuite.
- Axial
- Radial
- Manuel
- 4 outils de tournage en 1 tête
- Tête de fraisage excentrique
- Tête axe « Y »
- Tête axe « B »
