SORALUCE FS Fresadoras mandrinadoras multifunción de columna móvil

Mayor flexibilidad y alta dinámica para un rendimiento óptimo

  • Tecnología avanzada SORALUCE orientada a maximizar la productividad, la precisión y la personalización: Sistema DAS+, Accura Heads, SSV y Control Adaptativo

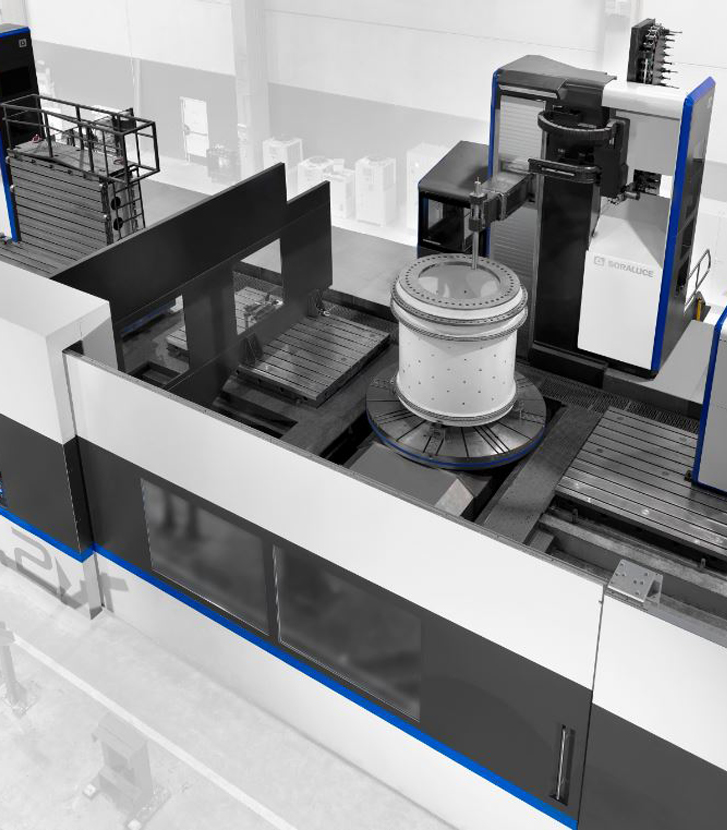

  • Máquina multifunción: soluciones de fresado y torneado en una única atada
  • Soluciones automatizadas: sistemas integrados de carga y descarga de piezas paletizadas y soluciones basadas en robots
  • Tecnología de cabezales SORALUCE: una amplia gama de cabezales y cañas SORALUCE altamente fiables
  • Sistema de cambio automático de cabezales, cañas y herramientas
  • SORALUCE Digital, Data System: paquete de monitorización integral con información continua del estado de la máquina y del proceso de mecanizado para garantizar su máximo rendimiento
  • Precisión y alto rendimiento mediante accionamiento del cabezal por motor directo de alto par
  • Alta dinámica con velocidades de hasta 35 m/min y aceleraciones de 1 m/s² (eje longitudinal) y de 1,5 m/s² (ejes vertical y transversal)
  • Gran estabilidad de máquina, gracias a un diseño con centro de gravedad bajo
  • Productividad y precisión en el mecanizado de componentes pertenecientes al sector del vehículo industrial, molde y troquel, bienes de equipo e ingeniería de precisión
  • Arquitectura de máquina flexible que permite diferentes configuraciones, favoreciendo el uso de diversas estaciones de trabajo y el mecanizado pendular
  • Diseñada bajo el concepto de máquina total: se analizan todas las interacciones del operario con los distintos elementos para obtener óptimos niveles de comodidad, seguridad y ergonomía durante el proceso de carga/descarga pieza, mecanizado y mantenimiento

Características



FS 4000

FS 5000

FS 6000

FS 8000

FS 10000

FS 12000

FS 14000

Curso longitudinal, eje “X”*

mm

4000

5000

6000

8000

10000

12000

14000

Curso vertical, eje “Y”

mm

3600

Curso transversal, eje “Z”

mm

1000 (con caña) / 1300 / 1500

Curso transversal, eje “W”

mm

700 / 800

Cabezales



Caña ø130 / Caña ø150 / Universal / Ortogonal / Cabezales especiales

Potencia cabezal

kW

40 / 41 / 43 / 53 / 54

Tipo de cono



ISO-50 / HSK-100

Gama de velocidades

min-1

3500 / 4000 / 5000 / 6000 / 7000

Avance rápido

mm/min

35000

Sistema CNC**



Heidenhain TNC 640 / Siemens 840 D SL

Refrigeración



Refrigeración externa a través del anillo / Refrigeración interna hasta 70 bar

Almacén de herramientas

Nº de htas.

40 / 60 / 80 / 100 / 120

Peso de máquina

Kg

21000

22000

23000

25000

27000

29000

31000

* Otras especificaciones bajo demanda | ** Otros sistemas CNC bajo demanda

Personalización

Seleccionar cabezal:

Datos técnicos

  • 37 / 43 / 46 kW
  • 2,5° x 2,5° / 0,001° x 0,001°
  • 4000 / 5000 / 6000 / 7000 min-1
Cabezal universal

Datos técnicos

  • 37 / 43 / 46 kW
  • 1° X 1°
  • 4000 / 5000 min-1
Cabezal ortogonal

Datos técnicos

  • 37 kW
  • 0.001° X 0.001°
  • 7000 min-1
Cabezal de 5 ejes

Datos técnicos

  • 43 / 46 kW
  • 3000 / 4000 / 5000 min-1
Cabezal horizontal fijo

Datos técnicos

  • Cabezales angulares especiales (bogíes ferrocarril, bloque motor, etc.).
  • Adaptadores especiales
Cabezales personalizados

Datos técnicos

  • 37 kW
  • 2.5° X 2.5° / 0.001° X 0.001°
  • 4000 / 5000 min-1
Cabezal multifunción

Datos técnicos

  • Cabezales de refrentar NC
  • Cabezales angulares
  • Cabezales de 5 ejes
  • Electrohusillos
Integración de otros cabezales

Datos técnicos

  • Cabezal angular de grandes dimensiones
  • Extensiones de cabezal angular y horizontal
  • Adaptadores de torneado
  • Cabezales orientados al sector petrolífero
  • Acoplamientos giratorios
Otras soluciones de cabezales estándares

Datos técnicos

  • Husillo principal de corte con posibilidad de movimiento axial, integrado en el carnero de máquina
  • Compatible con cambio automático de cabezales
  • Disponible en diferentes diámetros de eje, desde los Ø130 mm hasta Ø150 mm
  • Hasta 47 kW
  • Hasta 4000 min-1
  • Hasta 4490 Nm
Caña tradicional

Estaciones de trabajo

Mesas giratorias y roto-traslantes

Mesas giratorias y roto-traslantes

Mesas de torneado con y sin traslación

Mesas de torneado con y sin traslación

Placas base

Placas base

Escuadras

Escuadras
