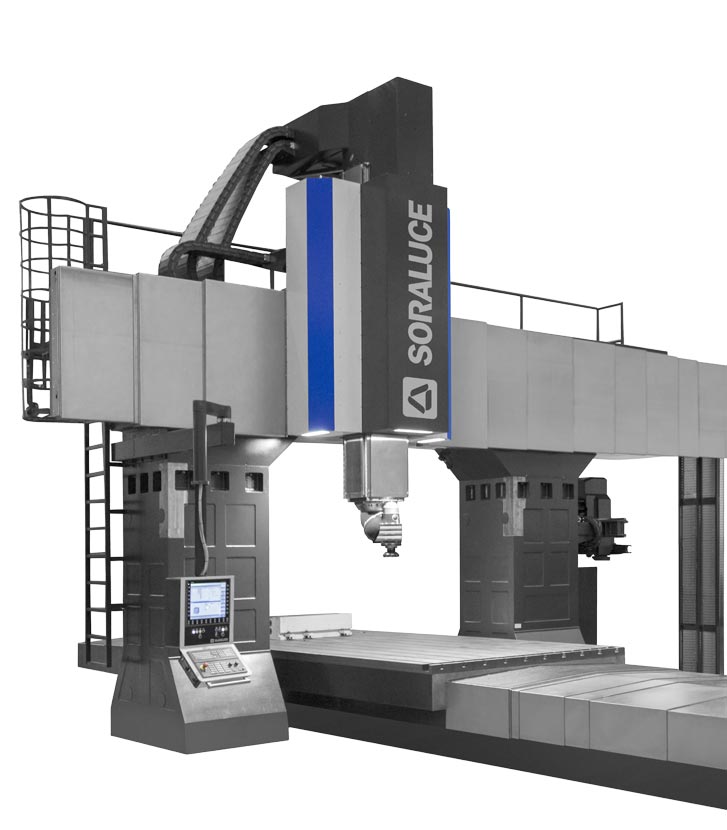

SORALUCE PM Pórtico de mesa móvil

Alta precisión y productividad en componentes de grandes dimensiones





  • Tecnología avanzada SORALUCE orientada a maximizar la productividad, la precisión y la personalización: Sistema DAS+, Sistema Modular Quill, Sistema Vertical Ram Balance, Accura Heads, SSV y Control Adaptativo
  • Tecnología de cabezales SORALUCE: una amplia gama de cabezales y cañas SORALUCE altamente fiables
  • Sistema de cambio automático de cabezales y herramientas
  • SORALUCE Digital, Data System: paquete de monitorización integral con información continua del estado de la máquina y del proceso de mecanizado para garantizar su máximo rendimiento
  • Resultados de mecanizado precisos y eficientes
  • Excelente dinámica gracias al avance rápido de los ejes
  • Potencia y par elevados para un mecanizado de alto rendimiento
  • Productividad y precisión en el mecanizado de piezas prismáticas pertenecientes al sector energía, naval y bienes de equipo
  • Una o dos plataformas de operario con sus respectivos paneles de control, lo que permite la mejor ubicación del operario en cada operación de mecanizado
  • Diseñada bajo el concepto de máquina total: se analizan todas las interacciones del operario con los distintos elementos para obtener óptimos niveles de comodidad, seguridad y ergonomía durante el proceso de carga/descarga pieza, mecanizado y mantenimiento

Características



PM

Longitud de mesa

mm

5000 / 6000 / 7000

Ancho de mesa

mm

2500 / 3000

Curso longitudinal, eje “X”

mm

5600 / 6600 / 7600

Curso transversal, eje "Y"

mm

4500 / 5000

Curso vertical Ram, eje "Z"

mm

1500 / 2000

*Curso vertical travesaño, eje "W"

mm

1000 / 1500 / 2000

Distancia entre columnas

mm

3500 / 4000

Distancia en altura

mm

2100 / 2600 / Up to 4100 (Máquina con eje "W")

Potencia cabezal

kW

43 / 60

Gama de velocidades

min-1

4000 / 5000 / 6000 / 7000

Tipo de cono



ISO-50 / HSK-100

Avance rápido

mm/min-1

X = 30000, Y/Z = 35000

Sistema CNC



Heidenhain TNC 640 / Siemens 840 D SL

Refrigeración



Refrigeración externa a través del anillo / Refrigeración interna hasta 70 bar

Almacén de herramientas

Nº de htas.

40 / 60 / 80 / 100 / 120

*Opcional

Personalización

Seleccionar cabezal:

Datos técnicos

Permite:

  • Cabezal continuo de 5 ejes, giro continuo 0,001ºx0,001º
  • Mecanizado de 5 ejes o posicionamiento rápido de ejes
  • Cambio automático de herramientas
  • Cambio automático de cabezales
  • Refrigeración a través del husillo
  • Diferentes fuerzas de amarre para diferentes herramientas
  • Admite diferentes accesorios
  • Opción de bloqueo del husillo (para operaciones de torneado)
  • Disponible para los modelos Soraluce FP, FR y FXR
  • 37 kW
  • 0,001° x 0,001°
  • 7000 min-1
Cabezal de 5 ejes

Datos técnicos

Permite:

  • Giro automático de la articulación vertical y horizontal
  • Cambio automático de herramientas
  • Cambio automático de cabezales
  • Refrigeración interna / externa
  • Adecuado para cualquier tipo de cono y tirante
  • Diferentes fuerzas de amarre para diferentes herramientas
  • Admite diferentes accesorios
  • 22 / 24 / 28 / 37 / 43 / 46 / 55 kW
  • 2.5° x 2.5° / 0.001° x 0.001°
  • 4000 / 5000 / 6000 / 7000 min-1
Cabezal universal

Datos técnicos

Permite:

  • Giro automático de la articulación vertical y horizontal
  • Cambio automático de herramientas
  • Cambio automático de cabezales
  • Refrigeración interna / externa
  • Adecuado para cualquier tipo de cono y tirante
  • Diferentes fuerzas de amarre para diferentes herramientas
  • Admite diferentes accesorios
  • 37 / 43 / 46 kW
  • 1º x 1º
  • 4000 / 5000 min-1
Cabezal ortogonal

Datos técnicos

Permite:

  • Cambio automático de herramientas
  • Cambio automático de cabezales
  • Diferentes fuerzas de amarre para diferentes herramientas
  • Admite diferentes accesorios
  • Sistema de refrigeración interno / externo  (no hay tubos externos expuestos a las virutas)
  • Adecuado para cualquier tipo de cono y tirante

+ Flexibilidad

+ Intercambiabilidad

+ Opciones

+ Eje C

+ Mantenimiento

  • 43 / 46 / 49 / 81 / 106 kW
  • 2000 / 3000 / 4000 / 5000 min-1
Cabezal horizontal fijo

Datos técnicos

  • Cabezales angulares especiales (bogíes ferrocarril, bloque motor, etc.).
  • Adaptadores especiales
Cabezales personalizados

Datos técnicos

  • Cabezales de refrentar NC
  • Cabezales angulares
  • Cabezales de 5 ejes
  • Electrohusillos
Integración de otros cabezales

Datos técnicos

  • Cabezal angular de grandes dimensiones
  • Extensiones de cabezal angular y horizontal
  • Adaptadores de torneado
  • Cabezales orientados al sector petrolífero
  • Acoplamientos giratorios
Otras soluciones de cabezales estándares
