SORALUCE PRG Fresadoras mandrinadoras pórtico y gantry

Precisión y versatilidad a gran escala

  • Tecnología avanzada SORALUCE orientada a maximizar la productividad, la precisión y la personalización: Sistema DAS+, Sistema Modular Quill, Sistema Vertical Ram Balance, Accura Heads, SSV y Control Adaptativo
  • Máquina multifunción: soluciones de fresado y torneado en una única atada
  • Soluciones automatizadas: sistemas integrados de carga y descarga de piezas paletizadas y soluciones basadas en robots
  • Tecnología de cabezales SORALUCE: una amplia gama de cabezales y cañas SORALUCE altamente fiables
  • Sistema de cambio automático de cabezales y herramientas
  • SORALUCE Digital, Data System: paquete de monitorización integral con información continua del estado de la máquina y del proceso de mecanizado para garantizar su máximo rendimiento
  • Travesaño móvil
  • Resultados de mecanizado precisos y eficientes
  • Excelente dinámica gracias al avance rápido de los ejes
  • Potencia y par elevados para un mecanizado de alto rendimiento
  • Productividad y precisión en el mecanizado de piezas pertenecientes al sector energía, naval y bienes de equipo
  • Arquitectura de máquina flexible que permite diferentes configuraciones, favoreciendo el uso de diversas estaciones de trabajo y el mecanizado pendular
  • Una o dos plataformas de operario con sus respectivos paneles de control, lo que permite la mejor ubicación del operario en cada operación de mecanizado
  • Diseñada bajo el concepto de máquina total: se analizan todas las interacciones del operario con los distintos elementos para obtener óptimos niveles de comodidad, seguridad y ergonomía durante el proceso de carga/descarga pieza, mecanizado y mantenimiento

Características



PRG**

Curso longitudinal, eje “X”

mm

6000 / 8000 / 10000 / n x 2000

Curso transversal, eje "Y"

mm

5500 / 6000 / 6500 / 7000

Curso vertical Ram, eje "Z"

mm

2000

Curso vertical travesaño, eje "W"

mm

1000 / 1500 / 2000

Distancia entre columnas

mm

4500 / 5000 / 5500 / 6000

Distancia en altura

mm

Hasta 5000

Anchura placa base

mm

3500 / 4000 / 4500 / 5000

Potencia cabezal

kW

43 / 60

Gama de velocidades

min-1

Hasta 7000

Tipo de cono



ISO-50 / HSK-100

Avance rápido

mm/min-1

X = 20000, Y/Z = 25000

Sistema CNC



Heidenhain TNC 640 / Siemens 840 D SL

Refrigeración



Refrigeración externa a través del anillo / Refrigeración interna hasta 70 bar

Almacén de herramientas

Nº de htas.

60 / 80 / 120 / 180

*Opcional

**Machine customised according to customer´s requirements

Personalización

Seleccionar cabezal:

Datos técnicos

46 / 55 kW

2,5° x 2,5° / 0,001° x 0,001°

4000 / 6000 min-1

Datos técnicos

46 kW

1° x 1°

3750  min-1

Datos técnicos

37 kW

0,001° x 0,001°

7000 min-1

Datos técnicos

81 / 106 kW

2000 min-1

Datos técnicos

  • Cabezales angulares especiales (bogíes ferrocarril, bloque motor, etc.).
  • Adaptadores especiales

Datos técnicos

37 kW

2,5° x 2,5° / 0,001° x 0,001°

4000 / 5000 min-1

Datos técnicos

  • Cabezales de refrentar NC
  • Cabezales angulares
  • Cabezales de 5 ejes
  • Electrohusillos

Datos técnicos

  • Cabezal angular de grandes dimensiones
  • Extensiones de cabezal angular y horizontal
  • Adaptadores de torneado
  • Cabezales orientados al sector petrolífero
  • Acoplamientos giratorios

Datos técnicos

SORALUCE ofrece una amplia gama de portaherramientas que se posicionan mediante un acoplamiento Hirth y se bloquean en su lugar mediante 4 dispositivos de sujeción hidráulicos, lo que garantiza un alto grado de repetibilidad y una refrigeración y recirculación de fluidos suave y sin fugas.

  • Axial
  • Radial
  • Manual
  • 4 herramientas de torneado en 1 cabezal
  • Cabezal de fresar excéntrico
  • Cabezal eje “Y”
  • Cabezal eje “B”

Estaciones de trabajo

Mesas giratorias y roto-traslantes

Mesas giratorias y roto-traslantes

Mesas de torneado con y sin traslación

Mesas de torneado con y sin traslación

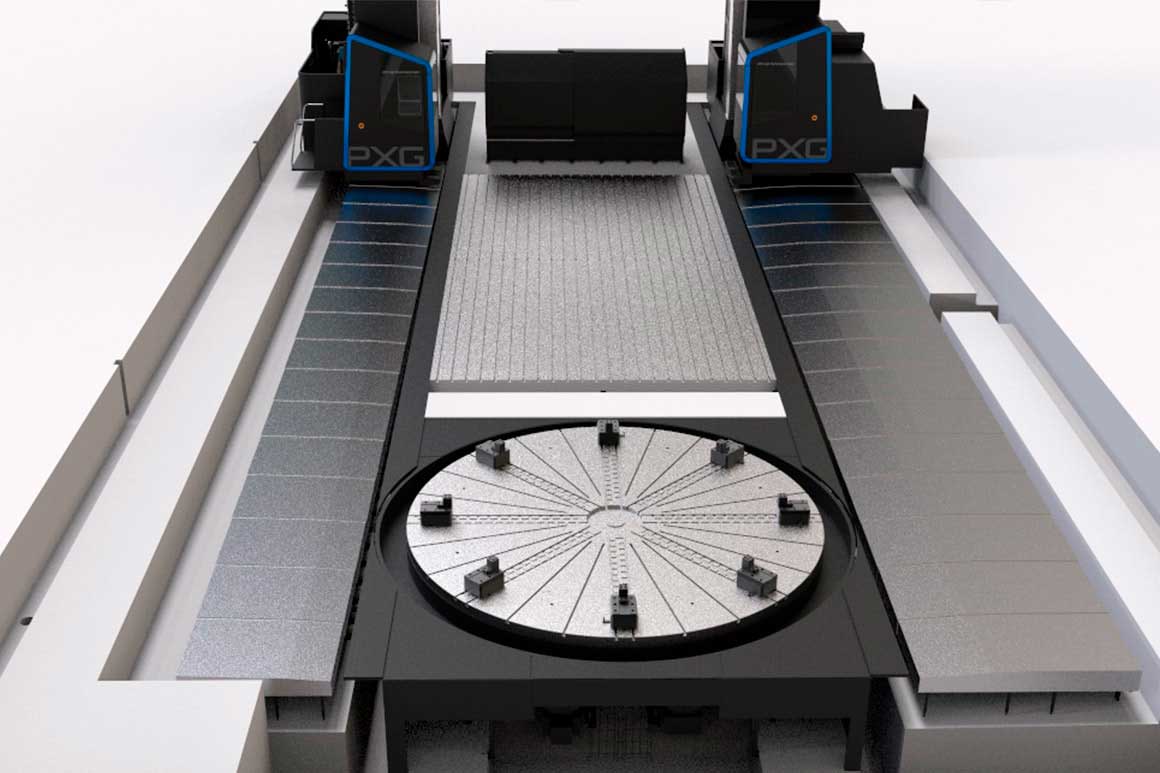

Placas base

Placas base

Escuadras

Escuadras

Prueba de mecanizado

Pruebe el servicio de prueba de mecanizado en nuestras máquinas con sus piezas. Ponga a prueba la capacidad de nuestras máquinas y nuestro equipo de ingeniería de procesos de mecanizado, para estar absolutamente seguros de tu inversión.

Desafíenos
