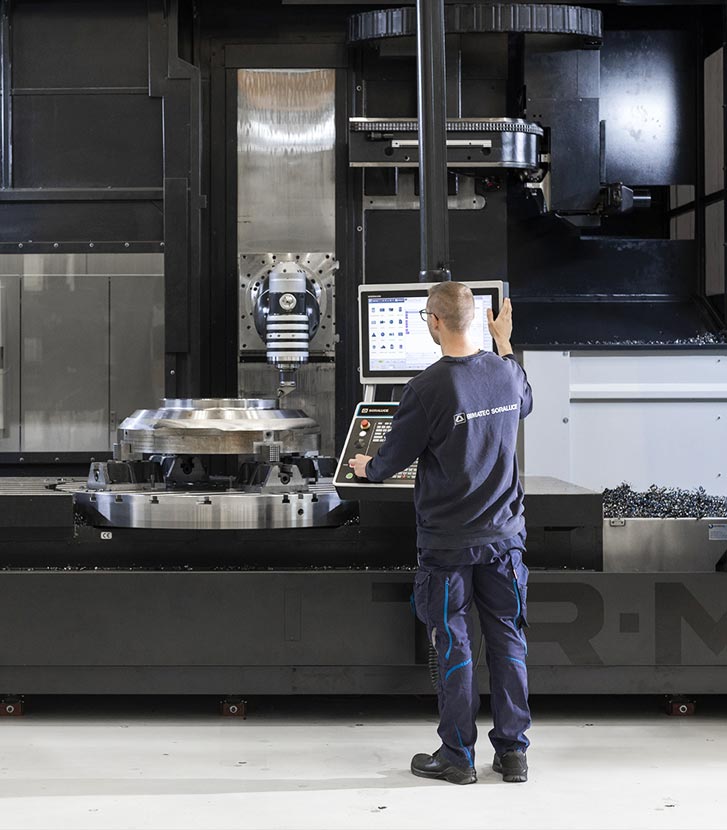

SORALUCE TR-M centro multifunción

Capacidades avanzadas de fresado, torneado y rectificado en una sola atada

  • Tecnología avanzada SORALUCE orientada a maximizar la productividad, la precisión y la personalización: DAS+, Chip Breaker, DPS, DHC, Accura Heads y Adaptive Control
  • Máquina multifunción: soluciones de fresado, torneado y rectificado en una única atada
  • Ø 1600 / 1400 mm para operaciones de fresado y torneado
  • Máquina pesada, con capacidad para piezas de hasta 10.500 kg en fresado y 3.250 kg en torneado y rectificado
  • Tecnología de cabezales SORALUCE: una amplia gama de cabezales multifunción SORALUCE con capacidades de fresado, torneado y rectificado
  • Sistema de cambio automático de herramientas
  • Ciclos específicos para rectificado
  • SORALUCE Digital, Data System: paquete de monitorización integral con información continua del estado de la máquina y del proceso de mecanizado para garantizar su máximo rendimiento
  • Potencia y par elevados para un mecanizado de alto rendimiento
  • Precisión duradera, resultado de un diseño y proceso de montaje estrictos
  • Rigidez y estabilidad mecánica óptimas, proporcionando una gran capacidad de arranque de viruta durante las operaciones de desbaste
  • Productividad y precisión en el mecanizado de componentes pertenecientes al sector de ingeniería de precisión
  • Diseñada bajo el concepto de máquina total: se analizan todas las interacciones del operario con los distintos elementos para obtener óptimos niveles de comodidad, seguridad y ergonomía durante el proceso de carga/descarga pieza, mecanizado y mantenimiento

Características



TR-M 30

TR-M 35

Curso longitudinal, eje “X”

mm

3000

3500

Curso vertical, eje “Z”

mm

1600

Curso transversal, eje “Y”

mm

1300

Diámetro pieza

mm

Ø2500

Superficie mesa

mm

Ø1600

3500 x 1400 (Ø1600)

Ranuras en T



1 x 22H8 + 7 x 22H12

Máximo peso sobre la mesa

Kg

10500 en fresado / 3250 en torneado y rectificado

Cabezales



Universal / Ortogonal

Potencia cabezal

kW

43

Tipo de cono



ISO-50 / HSK-100

Gama de velocidades

rpm

400

Avance rápido

mm/min

35000

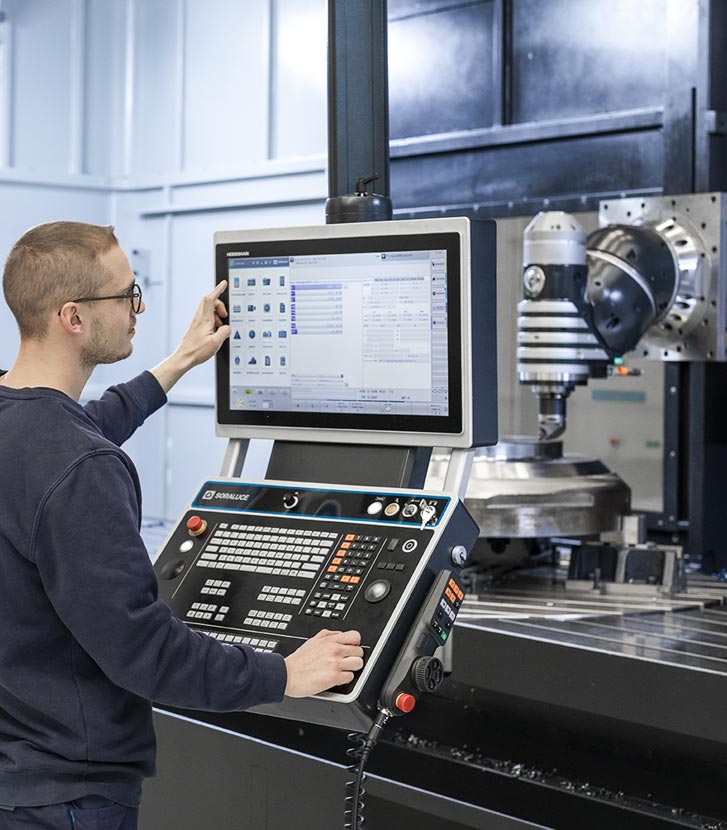

Sistema CNC*



Heidenhain TNC 640 / Siemens 840 D SL

Refrigeración



Refrigeración externa a través del anillo / Refrigeración interna hasta 70 bar

Almacén de herramientas

No. tools

20 / 40 / 60

Personalización

Seleccionar cabezal:

Datos técnicos

  • 37 kW
  • 2,5° x 2,5° / 0,001° x 0,001°
  • 4000 / 5000 min-1

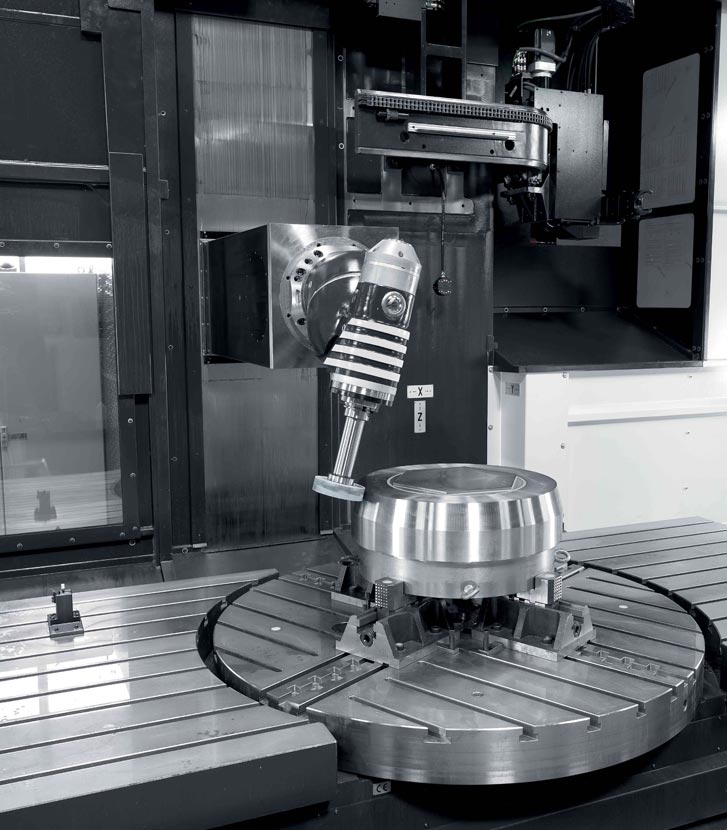

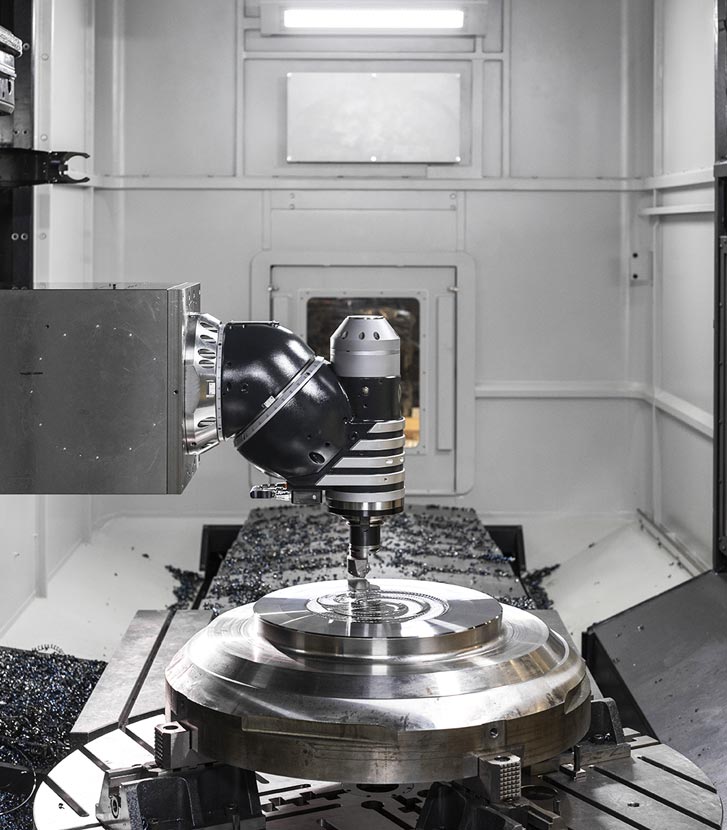

Cabezal multifunción

Datos técnicos

  • Cabezal indexado en uno o dos planos  y con disposición ortogonal
  • Capacidad de corte en giro continuo y con bloqueo de articulaciones
  • Varios tipos de portaherramientas disponibles: ISO-50, HSK-68 y HSK-100
  • 25 ÷ 74 kW
  • 15000 ÷ 24000 min-1
  • 60 ÷ 300 Nm
Electrohusillos

Estaciones de trabajo

Mesas de torneado

Mesas de torneado

Aplicaciones

Prueba de mecanizado

Pruebe el servicio de prueba de mecanizado en nuestras máquinas con sus piezas. Ponga a prueba la capacidad de nuestras máquinas y nuestro equipo de ingeniería de procesos de mecanizado, para estar absolutamente seguros de tu inversión.

Desafíenos
