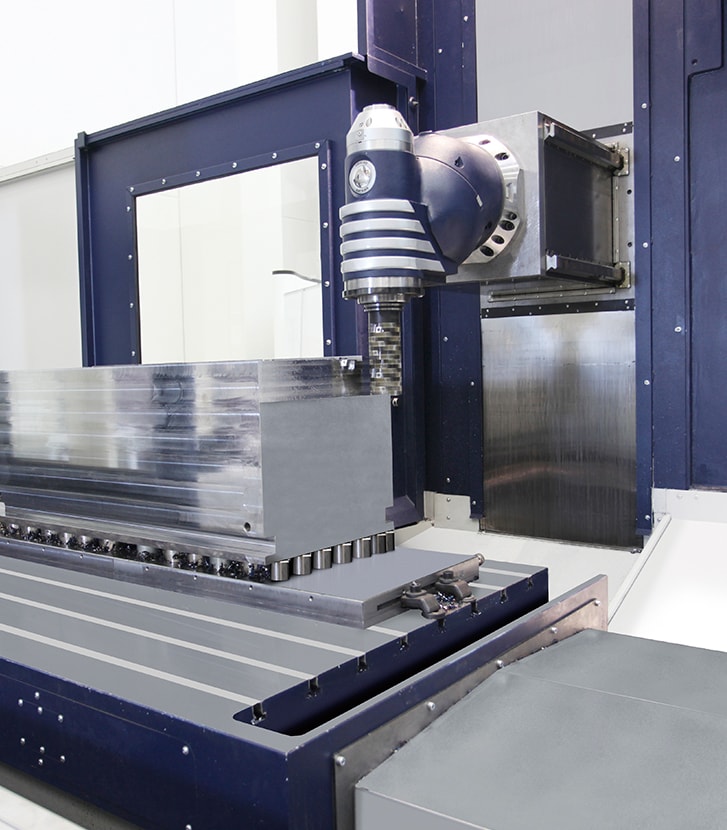

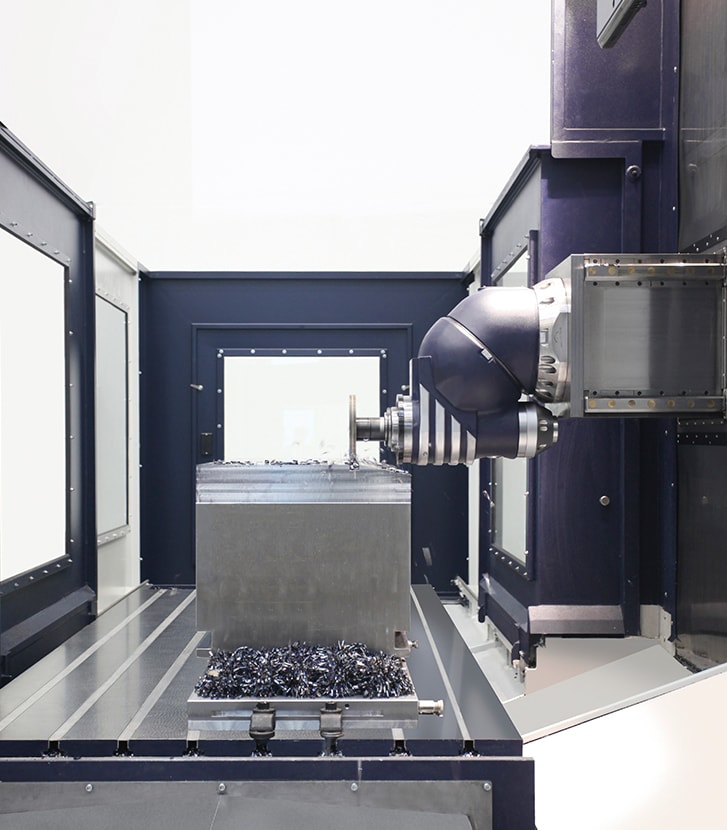

SORALUCE TR Centre à banc fixe

Grandes capacités et une technologie de pointe dans une machine compacte

  • Technologie avancée SORALUCE visant à maximiser la productivité, la précision et la personnalisation : Système DAS+, Accura Heads, SSV et contrôle adaptatif
  • Technologie des têtes SORALUCE : une large gamme de têtes SORALUCE très fiables
  • Système de changement automatique d’outil
  • SORALUCE Digital, Data System : progiciel de surveillance complet avec des informations continues sur l’état de la machine et le processus d’usinage pour garantir des performances maximales.
  • Précision durable, résultat d’une conception et d’un processus d’assemblage rigoureux
  • Rigidité et stabilité mécanique optimales, assurant une grande capacité d’enlèvement de matière lors des opérations d’ébauche.
  • li>Précision et performances élevées grâce à l’entraînement direct de la tête par moteur à couple élevé
  • Dynamique élevée avec des vitesses allant jusqu’à 35 m/min, des accélérations de 2 m/s² et un couple de travail de 16000 N sur tous les axes.
  • Productivité et précision dans l’usinage de pièces appartenant au secteur des moules et matrices et de la mécanique de précision.
  • Conçu sous le concept de machine totale : toutes les interactions de l’opérateur avec les différents éléments sont analysées pour obtenir des niveaux optimaux de confort, de sécurité et d’ergonomie pendant le processus de chargement/déchargement de la pièce, d’usinage et de maintenance.

Caractéristiques



TR 25

TR 35

TR 45

Course longitudinale, axe « X »

mm

2500

3500

4500

Course verticale, axe « Z »

mm

1600

Course transversale, axe « Y »

mm

1300

Surface de la table

mm

2860 x 1200

3860 x 1200

4860 x 1200

Rainures en T



1 x 22H8 + 7 x 22H12

Poids maximum sur la table

Kg

7500

10500

13500

Têtes



Universel / Orthogonal

Puissance de la tête

kW

43

Type de cône



ISO-50 / HSK-100

Plage de vitesses

min-1

4000 / 5000 / 6000 / 7000

Course rapide

mm/min

35000

Système CNC



Heidenhain TNC 640 / Siemens 840 D SL

Réfrigération



Refroidissement par anneau extérieur / Refroidissement intérieur jusqu’à 70 bar

Magasin d’outils

Nombre d’outils

20 / 30 / 40 / 60

Poids de la machine

Kg

21000

23000

25000

Personnalisation

Sélectionner tête:

Caractéristiques techniques

37 kW

2,5° X 2,5° / 0,001° X 0,001°

4000 / 5000 / 6000 / 7000 min-1

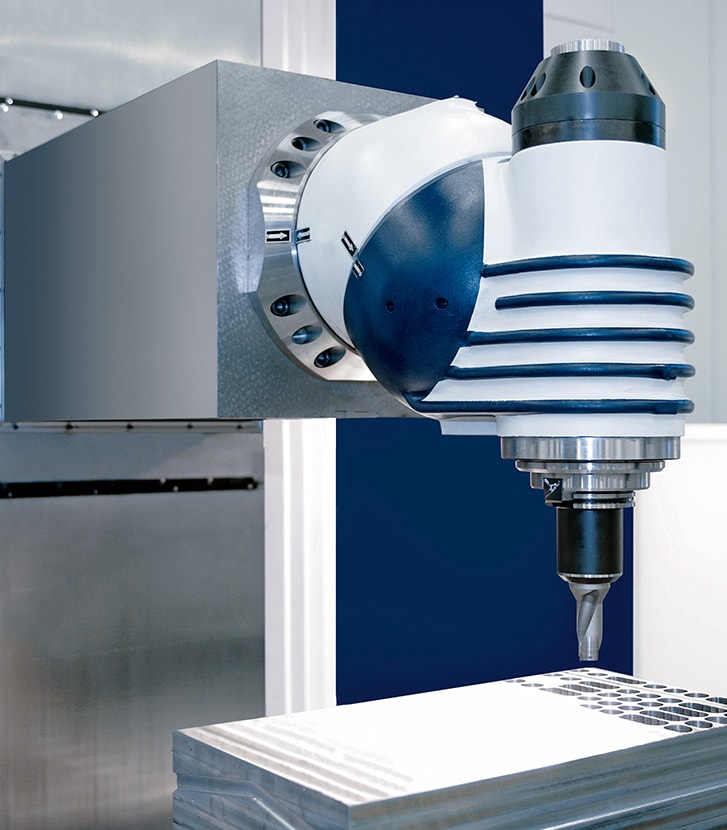

Tête universelle

Caractéristiques techniques

La tête orthogonale compacte SORALUCE a été spécialement conçue pour les machines à moteur direct. Il permet le positionnement simultané des deux articulations de la tête, minimisant ainsi les temps d’arrêt.

Capacité d’usinage inverse :

  • Jusqu’à -45º.
  • Pas de serrages supplémentaires
  • Temps de cycle amélioré
  • Amélioration de la qualité de finition des pièces
  • Manipulation minimale
  • Exploitation complète des chemins de machines
  • Pas besoin d’outils de support de pièces supplémentaires
  • Accessibilité de la broche de la tête à proximité de la table de travail en position d’usinage frontale et latérale.

  • 37 / 43 kW
  • 1º x 1º
  • 4000 min-1

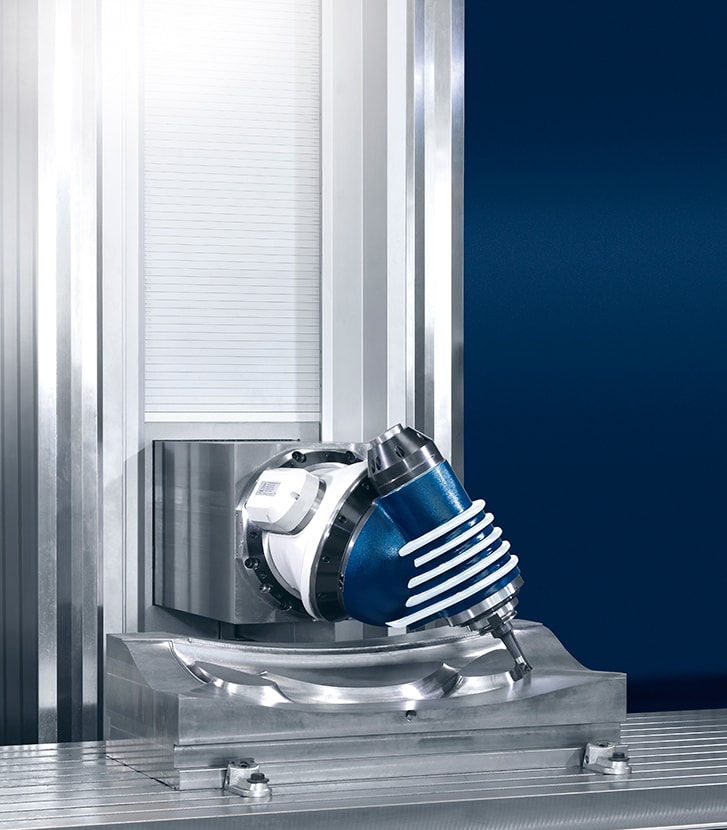

Tête orthogonale compacte

Postes de travail

Équerres

Équerres
