Machines duplex

Duplex, plus que deux

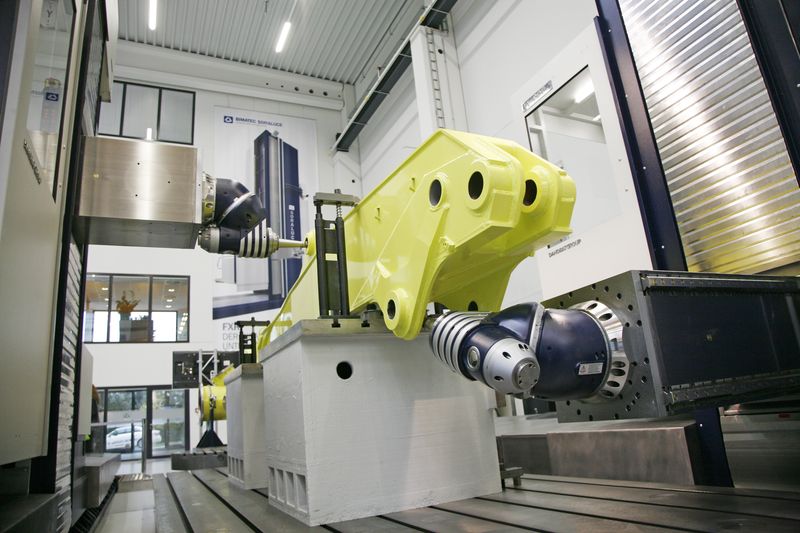

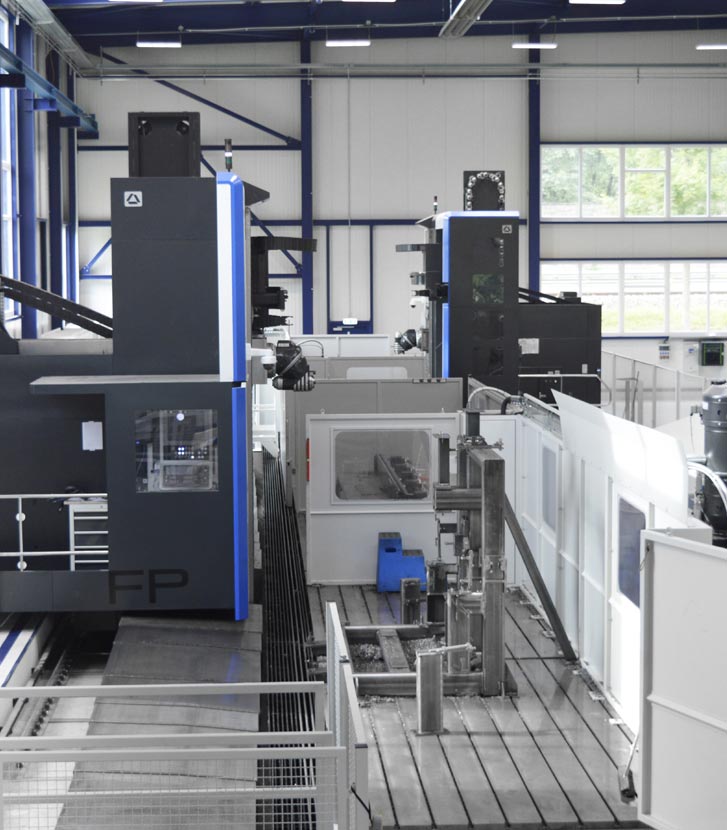

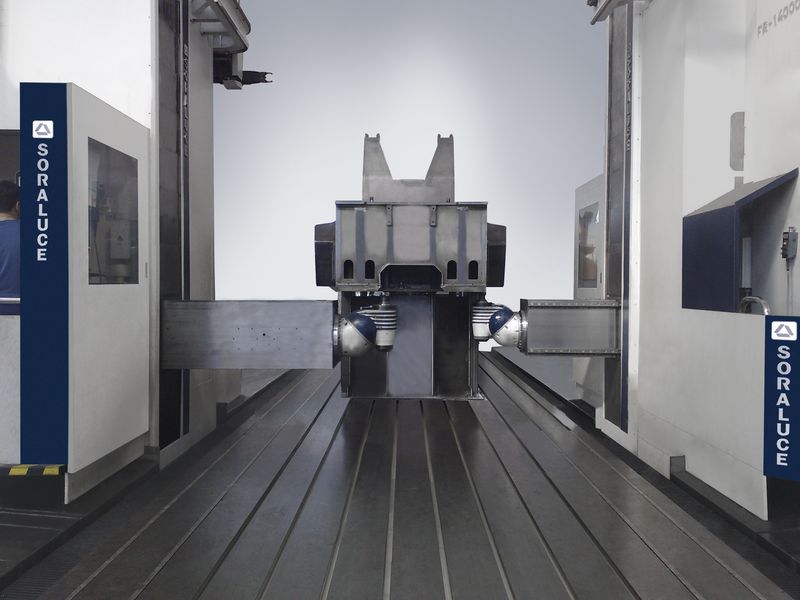

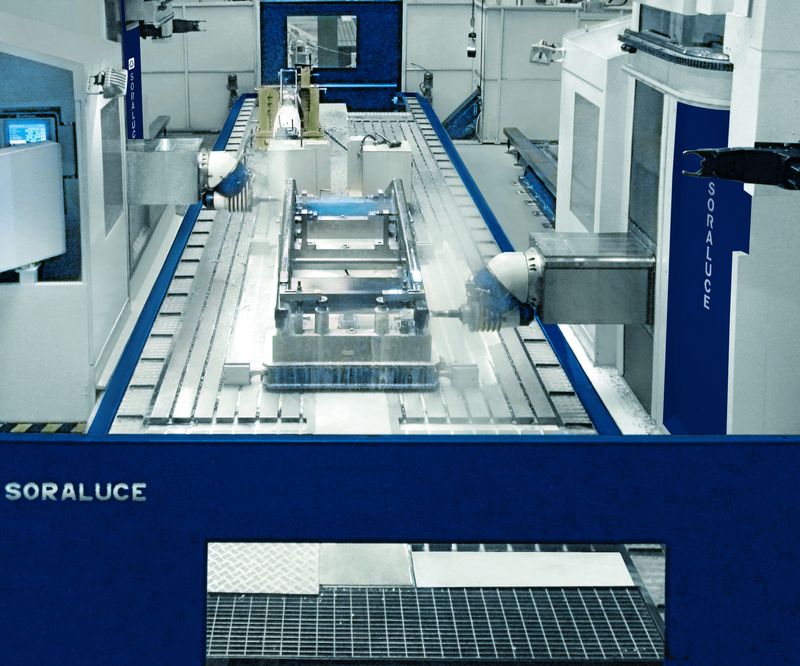

Les fraiseuses DUPLEX sont deux machines situées l’une en face de l’autre qui peuvent fonctionner indépendamment ou comme une seule fraiseuse, dans ce dernier cas la pièce peut être usinée avec deux broches en même temps.

Les principaux avantages de la solution duplex :

  • Augmentation de la production jusqu’à 50 % par rapport aux solutions classiques, à savoir les fraiseuses individuelles.
  • Amélioration de la précision de la pièce, car dans la plupart des cas, elle peut être usinée en un seul serrage
  • Les fraiseuses DUPLEX peuvent être commandées par un seul opérateur
  • Besoins d’espace et d’investissement moindres par rapport à deux machines individuelles
  • Retour sur investissement rapide grâce à une productivité élevée

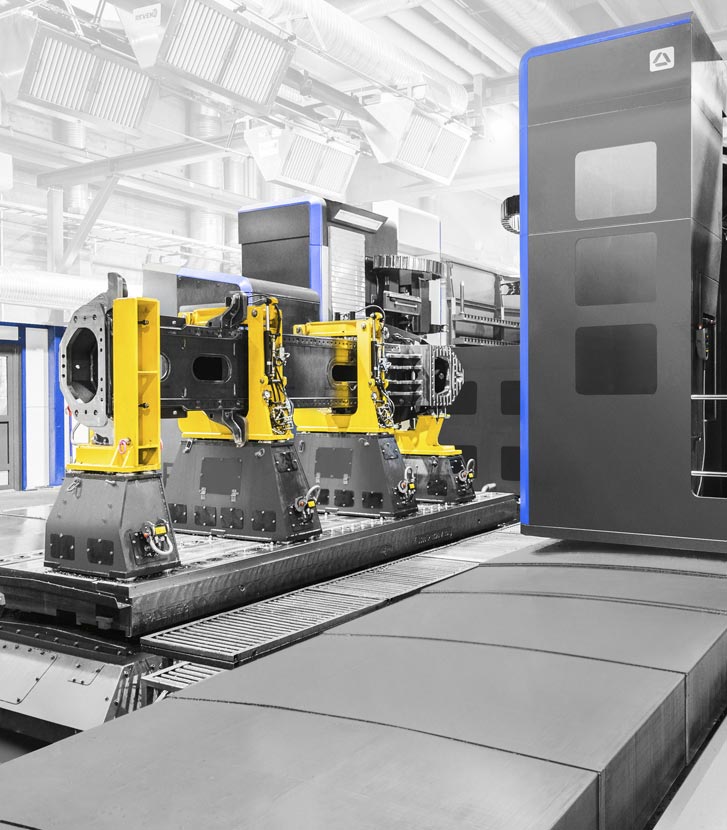

  • La solution duplex prend en charge différentes configurations : zone de travail individuelle, zone de travail pendulaire ou système de changement de palettes

PACK DÚPLEX de Soraluce

Cycles et options spécifiques de Soraluce :

  • Double pupitre de commande pour le fonctionnement des deux machines à partir d’une seule position et par un seul opérateur
  • Synchronisation des programmes CNC pour accroître la productivité
  • Cycles de recherche de points fixes
  • Cycle de transmission des points zéro entre machines
  • Fonctions M pour la synchronisation des programmes
  • Système anti-collision

Les fraiseuses DUPLEX sont deux machines situées l’une en face de l’autre qui peuvent fonctionner indépendamment ou comme une seule fraiseuse, dans ce dernier cas la pièce peut être usinée avec deux broches en même temps.

Personnalisation

Sélectionner tête:

Caractéristiques techniques

Permet :

  • Rotation automatique de l’articulation verticale et horizontale
  • Changement automatique d’outil
  • Changement automatique de tête
  • Refroidissement interne/externe
  • Convient à tout type de cône et de tirant
  • Différentes forces de serrage pour différents outils
  • Supporte différents accessoires

  • 22 / 24 / 28 / 37 / 43 / 46 / 55 kW
  • 2.5° x 2.5° / 0.001° x 0.001°
  • 4000 / 5000 / 6000 / 7000 min-1
Tête universelle

Caractéristiques techniques

La tête orthogonale compacte SORALUCE a été spécialement conçue pour les machines à moteur direct. Il permet le positionnement simultané des deux articulations de la tête, minimisant ainsi les temps d’arrêt.

Capacité d’usinage inverse :

  • Jusqu’à -45º.
  • Pas de serrages supplémentaires
  • Temps de cycle amélioré
  • Amélioration de la qualité de finition des pièces
  • Manipulation minimale
  • Exploitation complète des chemins de machines
  • Pas besoin d’outils de support de pièces supplémentaires
  • Accessibilité de la broche de la tête à proximité de la table de travail en position d’usinage frontale et latérale.

  • 37 / 43 kW
  • 1º x 1º
  • 4000 min-1
Tête orthogonale compacte

Caractéristiques techniques

Permet :

  • Changement d´outil automatique
  • Changement automatique de tête
  • Différentes forces de serrage pour différents outils
  • Supporte différents accessoires
  • Système de refroidissement interne/externe (pas de tubes externes exposés aux copeaux)
  • Convient à tout type de cône et de tirant


+ Flexibilité

+ Interchangeabilité

+ Options

+ Axe C

+ Maintenance

  • 43 / 46 / 49 / 81 / 106 kW
  • 2000 / 3000 / 4000 / 5000 min-1
Tête horizontale fixe

Caractéristiques techniques

  • Tête de tournage automatique avec capacité de tournage
  • Jusqu’à 4000 tr/min avec roulements en acier standard ou 5000 tr/min avec roulements hybrides
  • Lubrification des engrenages air-huile
  • La tête comprend un embrayage dans la zone de la broche pour positionner et fixer la broche à n´importe quel angle pour les opérations de tournage. L´embrayage verrouille et libère hydrauliquement la rotation de la broche pour les opérations de tournage.
  • Les pièces de plus grand diamètre peuvent être usinées en tournant en diagonale (interpolation des axes X/Z).
  • Permet de positionner la broche dans différentes positions pour éviter les collisions avec la pièce.
  • L’utilisation de ce type de tête est recommandée dans les machines multifonctions (fraisage et tournage).
  • 37 kW
  • 2,5° x 2,5° / 0,001° x 0,001°
  • 4000 / 5000 min-1
Tête multifonctions

Postes de travail

Équerres

Équerres

Équerres

Équerres

Équerres

Équerres

Applications

Essais d’usinage

Testez le service d’essai d’usinage sur nos machines avec vos pièces. Testez la capacité de nos machines et de notre équipe d’ingénierie des procédés d’usinage, pour être absolument sûr de votre investissement.
