SORALUCE PM Portique de table mobile

Haute précision et productivité dans les grands composants





  • Technologie avancée SORALUCE visant à maximiser la productivité, la précision et la personnalisation : Système DAS+, Système Modular Quill, Système Vertical Ram Balance, Accura Heads, SSV et contrôle adaptatif
  • Technologie des têtes SORALUCE : une large gamme de têtes et tiges SORALUCE très fiables
  • Système de changement automatique de têtes et d’outils
  • SORALUCE Digital, Data System : progiciel de surveillance complet avec des informations continues sur l’état de la machine et le processus d’usinage pour garantir des performances maximales.
  • Résultats d’usinage précis et efficaces
  • Excellente dynamique grâce à l’avance rapide des axes
  • Puissance et couple élevés pour un usinage haute performance
  • Productivité et précision dans l’usinage de pièces prismatiques appartenant au secteur énergétique, naval et des biens d’équipement.
  • Un ou deux postes de conduite avec leurs panneaux de commande respectifs, permettant un positionnement optimal de l’opérateur dans chaque opération d’usinage.
  • Conçu sous le concept de machine totale : toutes les interactions de l’opérateur avec les différents éléments sont analysées pour obtenir des niveaux optimaux de confort, de sécurité et d’ergonomie pendant le processus de chargement/déchargement de la pièce, d’usinage et de maintenance.
  • Technologie des têtes SORALUCE : une large gamme de têtes et tiges SORALUCE très fiables
  • Système de changement automatique de têtes et d’outils
  • SORALUCE Digital, Data System : progiciel de surveillance complet avec des informations continues sur l’état de la machine et le processus d’usinage pour garantir des performances maximales.
  • Résultats d’usinage précis et efficaces
  • Excellente dynamique grâce à l’avance rapide des axes
  • Puissance et couple élevés pour un usinage haute performance
  • Productivité et précision dans l’usinage de pièces prismatiques appartenant au secteur énergétique, naval et des biens d’équipement.
  • Un ou deux postes de conduite avec leurs panneaux de commande respectifs, permettant un positionnement optimal de l’opérateur dans chaque opération d’usinage.
  • Conçu sous le concept de machine totale : toutes les interactions de l’opérateur avec les différents éléments sont analysées pour obtenir des niveaux optimaux de confort, de sécurité et d’ergonomie pendant le processus de chargement/déchargement de la pièce, d’usinage et de maintenance.

Caractéristiques



PM

Longueur de la table

mm

5000 / 6000 / 7000

Largeur de la table

mm

2500 / 3000

Course longitudinale, axe « X »

mm

5600 / 6600 / 7600

Course transversale, axe « Y »

mm

4500 / 5000

Course verticale Ram, axe « Z »

mm

1500 / 2000

*Course verticale traverse, axe « W »

mm

1000 / 1500 / 2000

Distance entre les colonnes

mm

3500 / 4000

Distance en hauteur

mm

2100 / 2600 / Up to 4100 (Máquina con eje "W")

Puissance de la tête

kW

43 / 60

Plage de vitesses

min-1

4000 / 5000 / 6000 / 7000

Type de cône



ISO-50 / HSK-100

Course rapide

mm/min-1

X = 30000, Y/Z = 35000

Système CNC



Heidenhain TNC 640 / Siemens 840 D SL

Réfrigération



Refroidissement par anneau extérieur / Refroidissement intérieur jusqu’à 70 bar

Magasin d’outils

Nombre d’outils

40 / 60 / 80 / 100 / 120

*En option

Personnalisation

Sélectionner tête:

Caractéristiques techniques

46 / 55 kW

2,5° x 2,5° / 0,001° x 0,001°

4000 / 6000 min-1

Tête universelle

Caractéristiques techniques

46 kW

1° x 1°

3750  min-1

Tête orthogonale

Caractéristiques techniques

37 kW

0,001° x 0,001°

7000 min-1

Tête à 5 axes

Caractéristiques techniques

81 / 106 kW

2000 min-1

Tête horizontale fixe

Caractéristiques techniques

  • Têtes angulaires spéciales (bogies de chemin de fer, bloc moteur, etc.).
  • Adaptateurs spéciaux
Têtes personnalisées

Caractéristiques techniques

  • Têtes de dressage NC
  • Têtes angulaires
  • Têtes 5 axes
  • Électrobroches
Autres intégrations de têtes

Caractéristiques techniques

  • Grande tête angulaire
  • Extensions de tête angulaires et horizontales
  • Adaptateurs de tournage
  • Têtes orientées vers le secteur pétrolier
  • Accouplements pivotants
Autres solutions de tête standard

Postes de travail

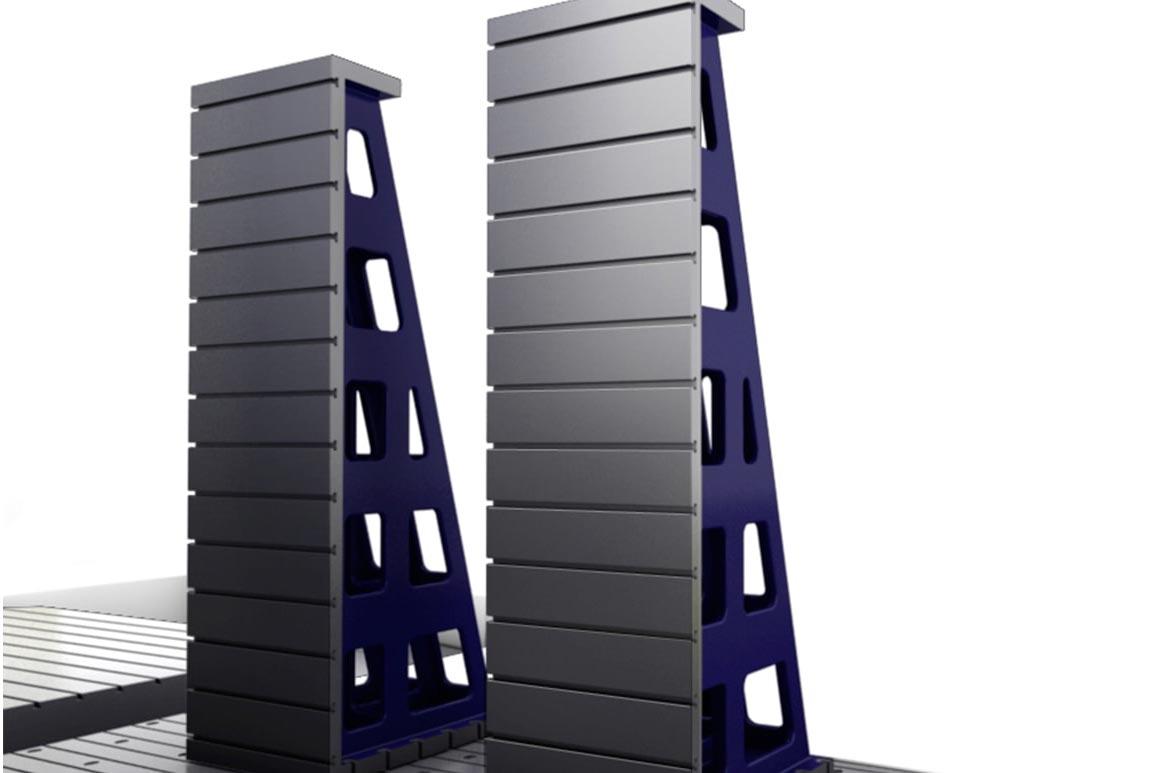

Équerres

Équerres

Applications

Essais d’usinage

Testez le service d’essai d’usinage sur nos machines avec vos pièces. Testez la capacité de nos machines et de notre équipe d’ingénierie des procédés d’usinage, pour être absolument sûr de votre investissement.

Mettez-nous au défi
